1 特性
- 單節串聯鋰離子電池電量監測計
- 駐留在電池組或系統主板上
- 支持嵌入式或可拆除電池
- 由集成低壓降穩壓器 (LDO) 的電池直接供電
- 支持低值 (10mΩ) 外部感測電阻
- 超低功耗：正常模式下為 50µA，休眠模式下為 9µA
- 基于補償放電結束電壓 (CEDV) 技術的電池電量監測
- 用平滑濾波器報告剩余電量和充電狀態 (SOC)
- 針對電池老化、自放電以及溫度和速率變化進行自動調節
- 提供電池健康（老化）狀況的估計
- 微控制器外設支持：
- 400kHz I2C™串行接口
- 可配置的 SOC 中斷或
電池低電量數字輸出警告 - 內部溫度傳感器、
主機報告的溫度或
外部熱敏電阻
2 應用
- 智能手機和功能手機
- 平板電腦
- 可穿戴產品
- 樓宇自動化
- 便攜式醫療/工業手持終端
- 便攜式音頻設備
- 游戲機
3 說明
德州儀器 (TI) bq27220 電池電量監測計是一款單節電池電量監測計，只需進行少量用戶配置和系統微控制器固件開發工作即可快速實現系統調通。 bq27220 器件采用補償放電結束電壓 (CEDV) 算法進行電量檢測，可提供諸如剩余電量 (mAh)、充電狀態 (%)、續航時間（分鐘）、電池電壓 (mV)、溫度 (°C) 和健康狀況 (%) 等信息。
bq27220 電池電量監測計在正常模式 (50μA) 和休眠模式 (9μA) 下均具有超低功耗，有助于延長電池運行時間。可配置中斷有助于節省系統功耗，釋放主機使其停止繼續輪詢。外部熱敏電阻為精確溫度感測提供支持。
客戶可以使用 ROM 中預載的 CEDV 參數，或者使用通過 TI 網絡工具 GAUGEPARCAL 生成的定制化學參數。生成的定制參數可在系統上電時通過主機編程到器件 RAM 中，客戶也可以將該參數編程到板載一次性可編程 (OTP) 存儲器中。
通過 bq27220 器件進行電池電量監測時，只需將 PACK+ (P+) 與 PACK- (P-) 連接至可拆卸電池組或嵌入式電池電路即可。微型 9 焊球、1.62mm × 1.58mm、間距為 0.5mm 的 NanoFree™芯片級封裝 (DSBGA)，是空間受限類應用的 理想選擇。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq27220 | YZF (9) | 1.62mm x 1.58mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

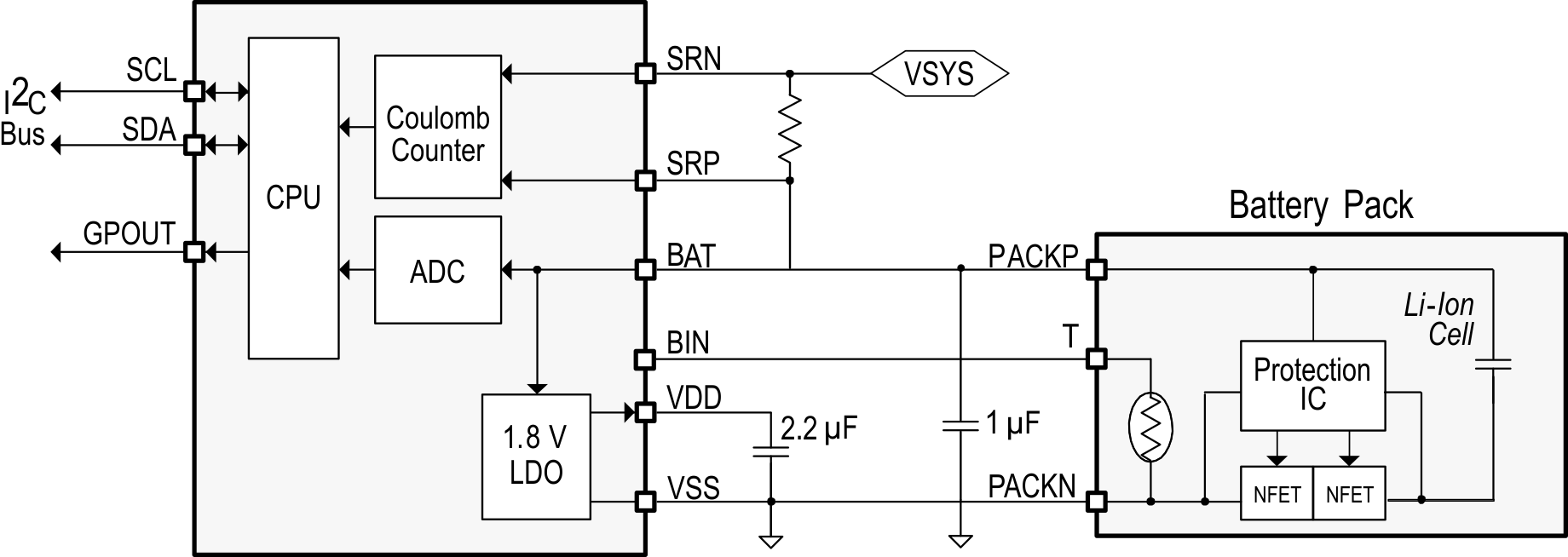

簡化電路原理圖（系統側）
4 修訂歷史記錄
| 日期 | 修訂版本 | 注釋 |
|---|---|---|
| 2016 年 4 月 | A | “產品預覽”至“量產數據” |
