1 特性

• USB 2.0 高速開關
• 檢測符合 USB 電池充電規范版本 1.2 (BCv1.2) 的充電器
• 兼容附件
  • 專用充電端口
  • 標準下行端口
  • 充電下行端口
• 非標準充電器
  • Apple™充電器
  • TomTom™充電器
  • 不符合電池充電規范版本 1.2 (BCv1.2) 的 USB 充電器
• –2V 至 28V VBUS 電壓范圍
• 靜電放電 (ESD) 性能經測試符合 JESD 22 規范
  • 4000V 人體放電模式
  • 1500V 組件充電模式 (C101)
• 至接地 (GND) 的 ESD 性能 DP_CON/DM_CON
  • ±8kV 接觸放電 (IEC 61000-4-2)

2 應用

• 移動電話
• 智能手機
• 攝像機
• GPS 系統

3 說明

BQ24392 是一款具有充電器檢測功能的雙路單刀單擲 (SPST) USB 2.0 高速隔離開關，可與 micro-USB 和 mini-USB 端口搭配使用。憑借這款 USB 開關，移動電話、平板電腦和其它電池供電型電子設備可通過不同適配器充電，并且系統軟件需求最低。該器件的充電器檢測電路可支持符合 USB 電池充電規范版本 1.2 (BCv1.2) 的 Apple™、TomTom™ 以及其它非標準充電器。

當 micro-USB 或 mini-USB 端口連接充電器時，BQ24392 器件由 VBUS 供電，可承受 28V 電壓，無需外部保護。

1. 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

空白

空白

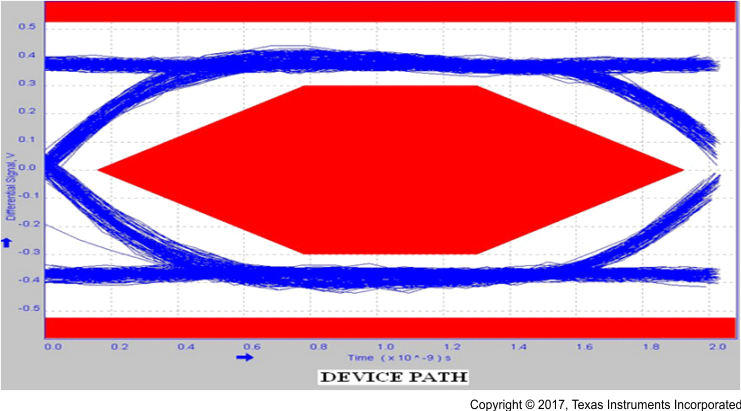

USB 開關的 480Mbps USB 2.0 眼圖

4 修訂歷史記錄

Changes from F Revision (July 2017) to G Revision

• Changed R_ON From: 8 Ω TYP To: 3.5 Ω TYP, 6.9 Ω MAX in the Electrical Characteristic table Go

Changes from E Revision (February 2017) to F Revision

• Changed CHG_DET diode direction from right facing to left facing in Application Schematic. Go

Changes from D Revision (January 2016) to E Revision

• 從 BQ24932 更改為 BQ24392（在說明）Go
• Changed From: BQ24932 To: BQ24392 in the OverviewGo
• Changed title From: Using the BQ24932 GPIOs To: Using the BQ24392 GPIOsGo

Changes from C Revision (January 2015) to D Revision

• Changed diode direction from left facing to right facing in Application Schematic. Go

Changes from B Revision (October 2014) to C Revision

• 更新了 特性。Go

Changes from A Revision (June 2012) to B Revision

• 添加了 ESD 額定值 表、特性 說明 部分、器件功能模式、應用和實施 部分、電源相關建議 部分、布局 部分、器件和文檔支持 部分以及機械、封裝和可訂購信息 部分。Go
