1 特性
- 具有七個模擬輸入的 10 位模數轉換器 (ADC)
- 風扇轉速監控輸入
- 輸入范圍/分辨率：
- 默認值：2.56V/2.5mV
- 可編程：VDD/6mV
- 機箱入侵檢測輸入
- 中斷報警：
- 上限
- 下限值
- 外部溫度傳感器的中斷狀態寄存器輸入
- 關斷模式
- 可編程 RST_OUT/OS
- 與 LM96080 和 LM80 引腳兼容
- 封裝：24 引腳薄型小外形尺寸 (TSSOP)
2 應用
- 通信設備
- 服務器
- 工業用和醫療用設備
- 存儲區域網絡
- 機頂盒
- 測試和測量儀器
3 說明
AMC80 是一款系統硬件監控和控制電路，其中包括一個七通道 10 位模數轉換器 (ADC)、兩個可編程風扇轉速監控器和一個雙線制接口。AMC80 還具有可編程上限值及下限值報警功能。當超出編程設定的限值后，該報警即啟動。
AMC80 可與線性溫度傳感器和數字溫度傳感器相連。憑借 2.5mV 最低有效位 (LSB) 和 2.56V 輸入范圍，該器件可接收線性傳感器（例如 TMP20）的輸入。BTI 引腳用作數字傳感器（例如 TMP75）的輸入。AMC80 可由電壓介于 3V 至 5.5V 范圍內的電源供電運行，其電源電流較低并可通過雙線制接口配置，因此適用于各類 集成電機驅動器解決方案。。
AMC80 采用 24 引腳 TSSOP 封裝，可在 –40°C 至 +125°C 的溫度范圍內完全額定運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| AMC80 | TSSOP (24) | 7.80mm × 4.40mm |
- 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

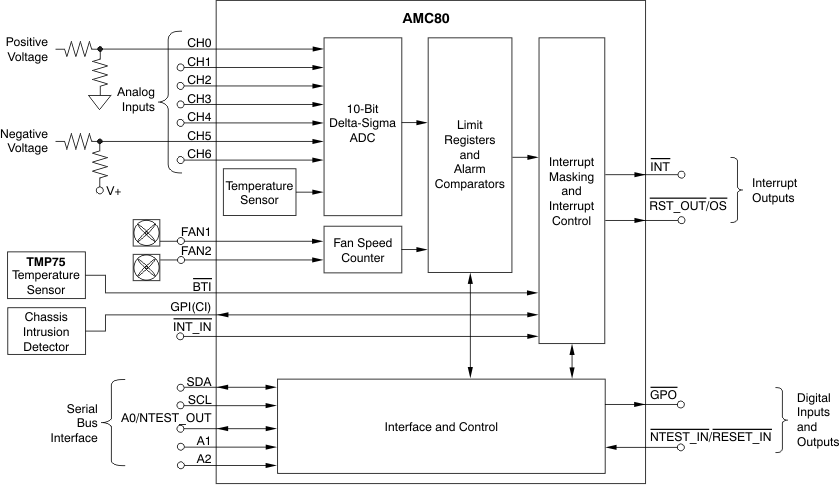

簡化電路原理圖
