ZHCSFZ3 February 2017 AMC1305L25-Q1 , AMC1305M05-Q1 , AMC1305M25-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
-
7 Specifications
- 7.1 Absolute Maximum Ratings
- 7.2 ESD Ratings
- 7.3 Recommended Operating Conditions
- 7.4 Thermal Information
- 7.5 Power Ratings
- 7.6 Insulation Specifications
- 7.7 Safety-Related Certifications
- 7.8 Safety Limiting Values
- 7.9 Electrical Characteristics: AMC1305M05-Q1
- 7.10 Electrical Characteristics: AMC1305x25-Q1
- 7.11 Switching Characteristics
- 7.12 Insulation Characteristics Curves
- 7.13 Typical Characteristics
- 8 Detailed Description
- 9 Application and Implementation
- 10Power-Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DW|16
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息
1 特性
- 汽車電子 應用認證
- 具有符合 AEC-Q100 的下列結果：
- 溫度等級 1：-40°C 至 +125°C
- 人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 2
- 組件充電模式 (CDM) ESD 分類等級 C6
-
與以下器件引腳兼容的系列：
- 輸入電壓范圍為 ±50mV 或 ±250mV
- 互補金屬氧化物半導體 (CMOS) 或低壓差分信令 (LVDS) 數字接口選項
-
出色的直流性能：
- 偏移誤差：±50µV 或 ±150µV（最大值）
- 偏移漂移：1.3µV/°C（最大值）
- 增益誤差：±0.3%（最大值）
- 增益漂移：±40ppm/°C（最大值）
- 安全相關認證：
- 7000 VPK 增強型隔離，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 標準
- 符合 UL 1577 標準且長達 1 分鐘的 5000 VRMS 隔離
- CAN/CSA No. 5A 組件驗收服務通知
- 瞬態抗擾度：15kV/µs（最小值）
- 高電磁場抗擾度
（請參見應用手冊 SLLA181A） - 5MHz 至 20MHz 外部時鐘輸入
2 應用
- 基于分流的電流感測或基于電阻分壓器的電壓感測輸入：
- 牽引逆變器
- 板載充電器 (OBC)
- 直流-直流轉換器
- 電池管理系統 (BMS)
3 說明
AMC1305-Q1 器件是一款高精度 Δ-Σ (ΔΣ) 調制器，通過磁場抗擾度較高的電容式雙隔離柵隔離輸出與輸入電路。根據 DIN V VDE V 0884-10、UL1577 和 CSA 標準，該隔離柵經認證可提供高達 7000 V峰值 的增強型隔離。當與隔離電源配合使用時，該器件可防止共模高電壓線路上的噪聲電流進入本地系統接地，從而干擾或損害低電壓電路。
AMC1305-Q1 針對直接連接分流電阻器或其它低電壓等級信號源進行了優化，同時具有出色的直流和交流性能。分流電阻通常用于感測牽引逆變器、車載充電器或類似汽車應用 中的電流。通過使用適當?shù)臄?shù)字濾波器（即，集成于 TMS320F2837x）來抽取位流，該器件可在 78kSPS 數據速率下實現 85dB (13.8 ENOB) 動態范圍的 16 位分辨率。
在高側，調制器由 5V (AVDD) 標稱電壓供電，而隔離數字接口則由 3.3V 或 5V 電源 (DVDD) 供電。
AMC1305-Q1 采用寬體小外形尺寸集成電路 (SOIC)-16 (DW) 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| AMC1305x-Q1 | SOIC (16) | 10.30mm x 7.50mm |
- 如需了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

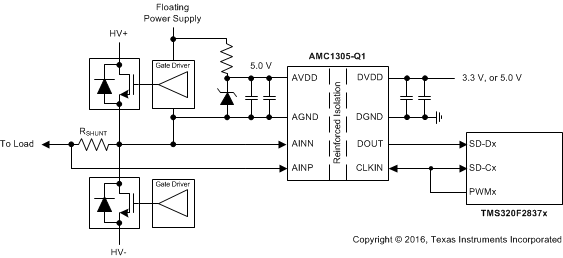

簡化電路原理圖
