ZHCSDN3B February 2015 – May 2015 ALM2402-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Applications and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|14
訂購信息
1 特性
2 應用
- 高容值容性負載
- 電纜護套
- 參考緩沖器
- 功率 FET/IGBT 柵極
- 超級電容
- 跟蹤 LDO
- 感性負載
- 旋轉變壓器
- 雙極直流與伺服電機
- 螺線管與閥門
3 說明
ALM2402-Q1 是一款具有保護功能的雙路高電壓、高電流運算放大器，非常適合用于驅動低阻抗和/或高等效串聯電阻 (ESR) 的容性負載。 ALM2402-Q1 由 5.0V 至 16V 范圍內的單電源或分離電源供電運行，可提供高達 400mA 的直流輸出。
每個運算放大器均具有過熱標志以及過熱關斷功能。 該器件還為每個輸出級提供了獨立的電源引腳，允許用戶對輸出施加較低電壓以限制 Voh，從而限制片上功耗。
ALM2402 提供有 12 引腳無引線 DRR 封裝和 14 引腳帶引線散熱薄型小外形尺寸 (HTSSOP) 封裝（預覽）。 這兩種封裝均包含導熱焊盤，有助于散熱。 而且這兩種封裝的熱阻均非常低，能夠以最低的芯片溫升實現最佳電流驅動能力， 從而使客戶在惡劣的溫度條件下也能夠獲得較高的驅動電流。 可從下圖中確定器件的最大功耗。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸 |
|---|---|---|
| ALM2402-Q1 | DRR (12) | 3.00mm x 3.00mm |
| HTSSOP (14) | 5.00mm x 4.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

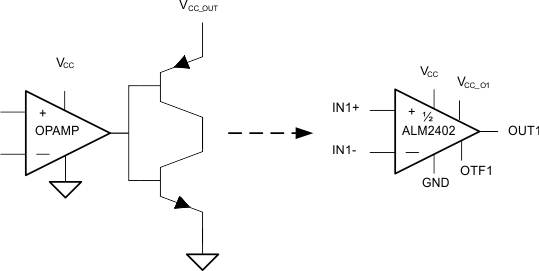

4 簡化電路原理圖

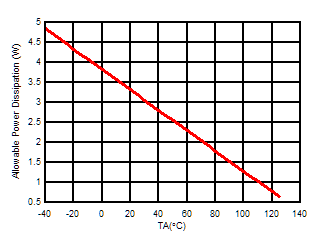

最大功耗與溫度間的關系
