ZHCSGI3A July 2017 – October 2017 AFE5828
PRODUCTION DATA.
1 特性
- 用于超聲波 應用的16 通道 AFE：
- 用于 TGC 和 CW 模式且經過優化的信號鏈
- 四個可編程 TGC 配置文件
- 具有以下特性的低噪聲放大器 (LNA)：
- 可編程增益：21dB、18dB 和 15 dB
- 線性輸入信號振幅：
0.37VPP、0.5VPP 和 0.71VPP - 有源終端
- 電壓控制衰減器 (VCAT)：
- 衰減范圍：0dB–36dB
- 可編程增益放大器 (PGA)：
- 18dB–27dB（階躍為 3dB）
- 三階線性相位低通濾波器 (LPF)：
- 10MHz 到 30MHz 的截止頻率
- ADC 模式（空閑通道 SNR）：
- 14 位、65MSPS 模式：75dBFS
- 12 位、80MSPS 模式：72dBFS
- 針對噪聲和功耗進行了優化：
- TGC 模式：102mW/通道 (0.8nV/√Hz)、
65MSPS、14 位輸出 - CW 模式：63mW/通道
- TGC 模式：102mW/通道 (0.8nV/√Hz)、
- 出色的器件間增益匹配：
- ±0.4dB（典型值）
- 快速且一致的過載恢復
- 具有以下特性的連續波 (CW) 路徑：
- 在相對于 2.5MHz 載波 1kHz 頻率偏移下具有 –159dBc/Hz 的低近端相位噪聲
- 相位分辨率：λ/16
- 支持 16x 和 8x CW 時鐘
- 三階和五階諧波 12dB 抑制
- LVDS 接口，速度高達 1Gbps
- 小型封裝：15mm × 15mm NFBGA-289
2 應用
- 醫療超聲波成像
- 無損檢測設備
- 聲納成像設備
3 說明
AFE5828 器件是高度集成的模擬前端 (AFE) 解決方案，專用于需要高性能、低功耗和小尺寸的超聲波系統。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| AFE5828 | nFBGA (289) | 15.00mm × 15.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。
空白

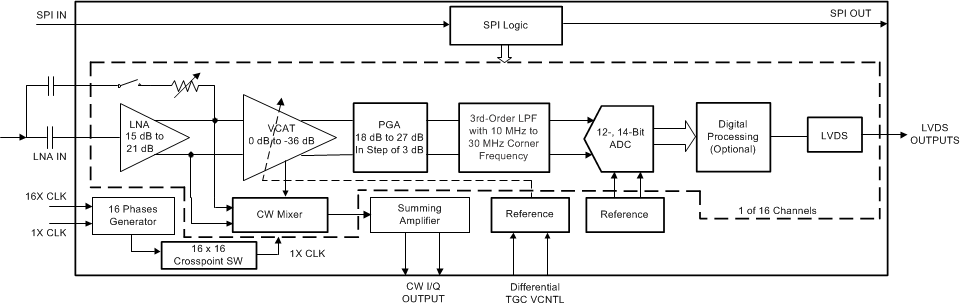

簡化框圖
