ZHCSK57T December 1976 – March 2025 ULN2002A , ULN2003A , ULN2003AI , ULN2004A , ULQ2003A , ULQ2004A
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PW|16
- DYY|16
- NS|16
- N|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
7.2 功能方框圖
顯示的所有電阻值均為標稱值。集電極 - 發射極二極管是一種寄生結構，不應用于傳導電流。如果集電極電位低于 GND，則應添加一個外部肖特基二極管來鉗制負下沖。

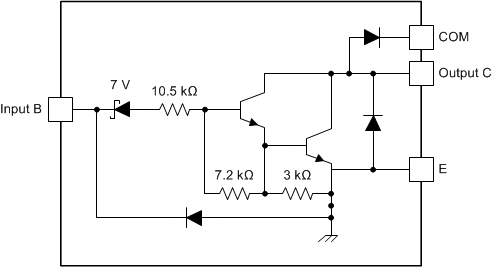

圖 7-1 ULN2002A 方框圖

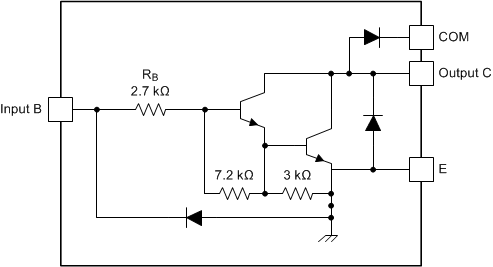

圖 7-2 ULN2003A、ULQ2003A 和 ULN2003AI 方框圖

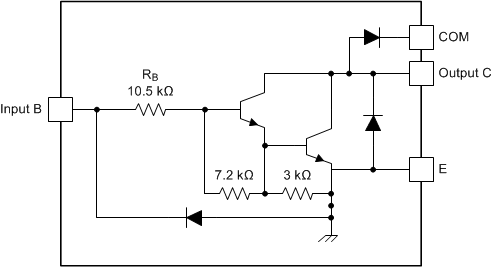

圖 7-3 ULN2004A 和 LQ2004A 方框圖
