3 說明
UCD90320 器件是 32 軌 PMBus™可尋址電源序列發生器和系統管理器，采用 0.8mm 間距 BGA 封裝。
24 條集成 ADC 通道 (AMONx) 監視電源電壓、電流和溫度。在 84 個 GPIO 引腳中，8 個可用作數字監視器 (DMONx)，32 個可支持電源 (ENx)，24 個用于裕量調節 (MARx)，16 個用于邏輯 GPO，32 個 GPI 用于級聯和系統功能。
32 個 ENx 引腳和 16 個 LGPOx 引腳可配置為電平有效驅動或開漏輸出。
非易失性事件記錄功能可在電源斷電后保存故障事件。黑盒故障記錄功能會在首次發生故障后保存所有電源軌和 I/O 引腳的狀態。憑借級聯功能，通過一條 SYNC_CLK 引腳連接即可輕松管理多達 128 個電壓軌。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCD90320 | BGA (169) | 12.0mm x 12.0mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

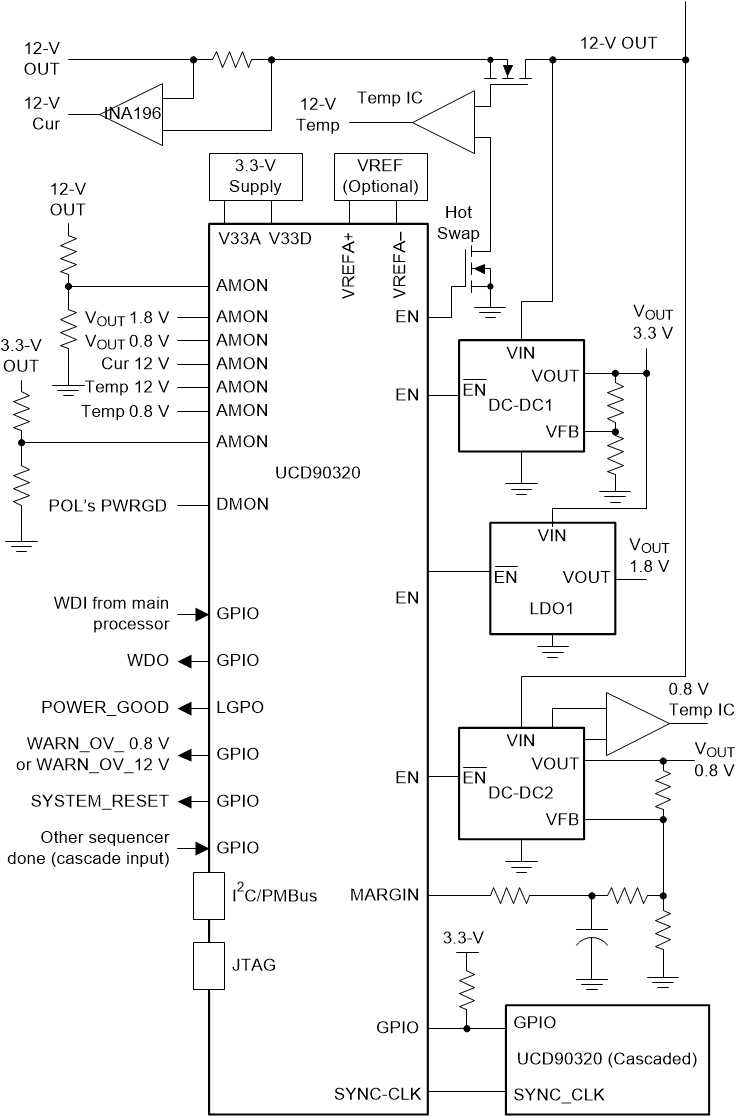

簡化應用
