7.2.2.1 VDD 欠壓鎖定
UCC57102Z-Q1 器件提供 8V 的欠壓鎖定閾值，UCC57102Z-Q1 提供 12V 的欠壓鎖定閾值。該器件的遲滯范圍有助于避免因輔助電源上存在噪聲而導致任何抖動。預計典型 UVLO 遲滯為 1V。UVLO 功能不會導致顯著的驅動器輸出導通延遲，預計的 UVLO 延遲為 4μs。UVLO 關斷延遲也被盡可能地減小。UVLO 延遲旨在盡可能地減少因 VDD 上可能出現的超快瞬變而可能發生的抖動。當輔助電源低于 UVLO 閾值時，無論輸入引腳和使能引腳的狀態如何，輸出都保持低電平有效。該器件在 VDD 引腳上接受寬范圍的壓擺率，并且遲滯范圍內的 VDD 噪聲不會影響驅動器的輸出狀態（導通或關斷均不會）。

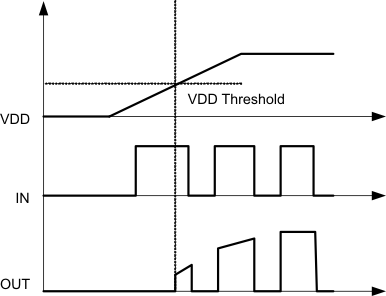

圖 7-2 上電
