7.3.9 前沿消隱
UCC280x 器件的電流檢測輸入電路采用了 100ns 前沿消隱間隔。由于集成了這一內部功能，器件無需使用外部電阻-電容濾波網絡來抑制與功率 MOSFET 導通相關的開關尖峰。此 100ns 周期足以滿足大多數開關模式設計的要求，但可通過添加外部 R/C 濾波器來延長該周期。請注意，除了過流故障比較器之外，100ns 前沿消隱也適用于逐周期電流限制功能。

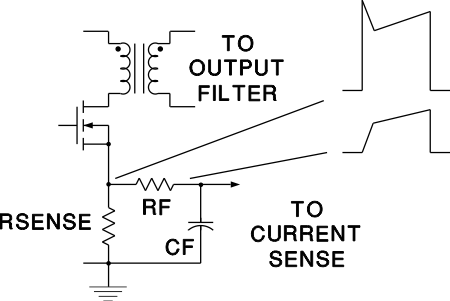

圖 7-13 舊款 PWM IC 所需的電流檢測濾波器

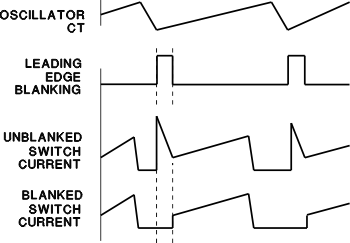

圖 7-14 具有前沿消隱的電流檢測波形
