7.3.8 最小關斷時間調整（死區時間控制）

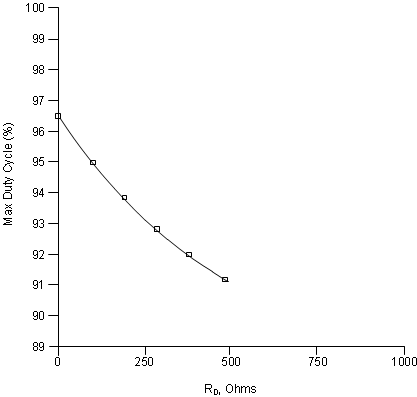

死區時間 用于描述每個振蕩器周期內 PWM 輸出的確保關斷時間。它的作用是用于確保即使在最大占空比下，也有足夠的時間復位磁電路元件并防止飽和。UCCx813-x PWM 系列的死區時間由內部 130Ω 放電阻抗和定時電容值決定。較大的電容值可延長死區時間，而較小的電容值會在相同工作頻率下產生更高的最大占空比。圖 7-10 中提供了死區時間與定時電容值之間的關系曲線。通過在 RC 引腳和定時元件之間添加一個低阻值電阻器，可以進一步增加死區時間，如 圖 7-11 所示。如 圖 7-12 中的曲線所示，死區時間會隨著放電電阻值的增加而增加，最大可達約 470Ω。必須避免使用較高的電阻，因為較高的電阻會縮短死區時間并減小振蕩器峰值間振幅。通過降低 RT 來吸收過多電流 (1mA)，會阻放電到 0.2V 的下比較器閾值電壓，從而使振蕩器 停振。添加此放電控制電阻器會對振蕩器編程產生一些影響。首先，它會在放電間隔期間向電容器引入直流失調電壓，但不會在定時周期的充電間隔內引入直流失調電壓，從而降低可用的峰值間定時電容器振幅。由于峰值間幅度降低，CT 的確切值可能需要調整才能獲得正確的振蕩器頻率。另一種方案是保持定時電容值不變，同時調整定時電阻和放電電阻的阻值，因為這些電阻的數值可選更精細的增量。

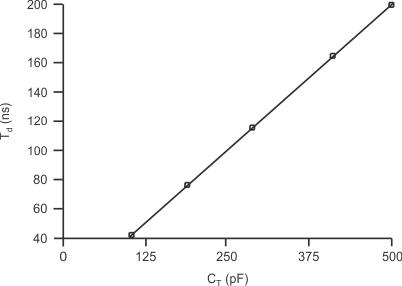

圖 7-10 最小死區時間與 CT 間的關系
| RT = 20kΩ |
圖 7-11 電路產生受控的最大占空比
