7.3.10 最小脈沖寬度
PWM 比較器具有兩個輸入；一個來自電流檢測輸入，另一個輸入是衰減誤差放大器輸出 (COMP)，該輸出具有一個二極管和兩個串聯接地電阻器。此網絡中的二極管用于確保可以達到零占空比。每當 E/A 輸出降至低于二極管正向壓降時，電阻分壓器中就沒有電流流動，PWM 輸入變?yōu)榱悖瑥亩鴮?dǎo)致脈沖寬度為零。
在某些條件下，前沿消隱電路會產生最小寬度等于消隱間隔的輸出脈沖。當 COMP 略高于大約 0.5V 的二極管正向壓降，從而 PWM 比較器的衰減 COMP 輸入允許輸出脈沖啟動時，就會發生這種情況。如果衰減的 COMP 電平指定的峰值電流的脈寬將落在前沿消隱間隔內，則輸出將保持導通狀態，直到消隱間隔完成，并且峰值電流將高于 COMP 電平所需的值電流。通常的結果是轉換器輸出電壓升高，誤差增大，COMP 被驅動至低于二極管壓降，然后產生零脈沖寬度。當輸出電壓在該最小脈寬條件下上升和下降時，可能會導致周期跳躍。

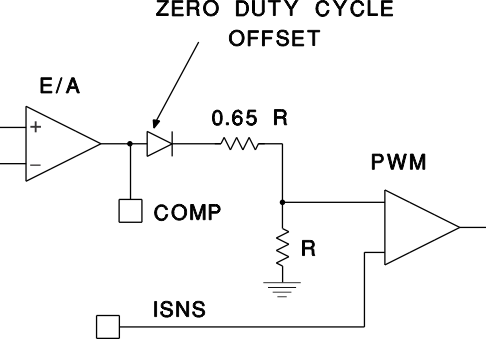

圖 7-15 零占空比偏移
