ZHCSDH6B December 2014 – March 2015 UCC28063A
PRODUCTION DATA.

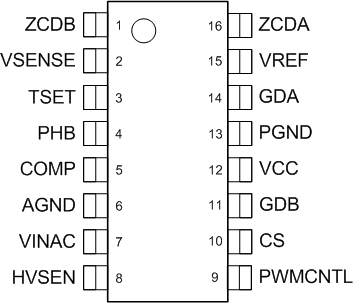

| PIN | I/O | DESCRIPTION | |
|---|---|---|---|
| NAME | NO. | ||
| AGND | 6 | - | Analog Ground |
| COMP | 5 | O | Error Amplifier Output |
| CS | 10 | I | Current Sense Input |
| GDA | 14 | O | Channel A and Channel B Gate Drive Output |
| GDB | 11 | O | |
| HVSEN | 8 | I | High Voltage Output Sense |
| PHB | 4 | I | Phase-B Enable/Disable |
| PWMCNTL | 9 | O | PWM-Control Output |
| TSET | 3 | I | Timing Set |
| VCC | 12 | - | Bias Supply Input |
| VINAC | 7 | I | Input AC Voltage Sense |
| VREF | 15 | O | Voltage Reference Output |
| VSENSE | 2 | I | Output DC Voltage Sense |
| ZCDA | 16 | I | Zero Current Detection Inputs |
| ZCDB | 1 | I | |
