由于影響本地交流配電網絡的瞬態異常事件,交流線路電壓常常會暫時降至零或接近零。此類事件稱為交流線路壓降(有時也稱為線路突降),其持續時間通常僅延長至 1 或 2 個線路周期。在壓降期間,下行功率轉換級依靠 PFC 輸出電容中儲存的足夠能量,該電容大小能夠提供指定保持時間所需的能量。通常,當 PFC 輸出電壓下降時,電壓環路誤差放大器輸出會上升以嘗試保持穩定。因此,當交流線路電壓恢復時,會導致占空比過高,并且高峰值電流浪涌可能導致升壓電感器飽和,進而可能導致過應力和可聞噪聲。
UCC28063 都集成壓降檢測功能,可在壓降期間暫停誤差放大器的操作。如果 VINAC 電壓降至 0.35V 以下并且時間超過 5ms,便會檢測到壓降情況并且誤差放大器輸出會關閉。此外,會向 COMP 施加 4μA 下拉電流,以緩慢地對補償網絡電容器進行放電。這樣,當交流線路電壓恢復時,COMP 電壓(和相應的占空比設置)會保持非常接近或甚至略低于壓降發生前的電平。這避免了由于占空比過大而引起的電流浪涌及其帶來的不良影響。當 VINAC 上升到 0.71V 以上時,壓降狀態被消除,誤差放大器恢復正常工作。
根據上一節中針對欠壓計算出的 VINAC 分壓電阻值,壓降檢測的輸入 RMS 電壓閾值 (VAC_DO) 和壓降清除的輸入 RMS 電壓閾值 (VDO_CLR) 可以通過下面的方程式 12 和方程式 13 確定。


避免對 VINAC 信號進行過度濾波,否則可能會導致壓降檢測延遲或失效。RC 時間常數 ≤ 100μs 時應該可以提供良好的性能。壓降功能的時序示例如圖 7-8 所示。

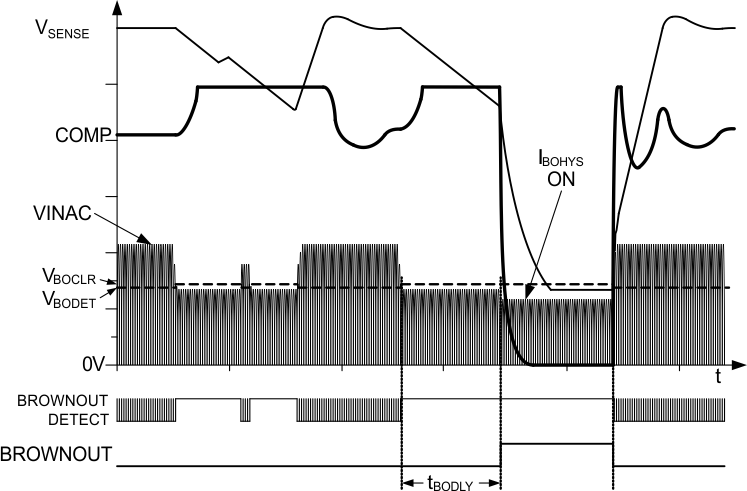

圖 7-7 交流線路欠壓時序與系統行為示意圖

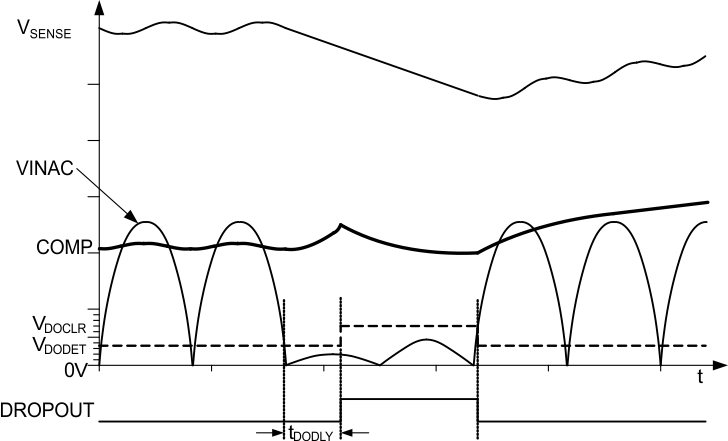

圖 7-8 交流線路壓降時序與系統行為示意圖
