7.3.4 基準電壓
對于 UCC2800、UCC2801、UCC2802 和 UCC2804 器件，UC3842 系列的傳統 5V 振幅帶隙基準電壓也同樣適用。但 UCC2803 和 UCC2805 器件的基準電壓為 4V。這一更改十分必要，有助于器件在輸入電源電壓低于 5V 的情況下運行。盡管測試條件有所變化，但多數基準電壓規格與 UC3842 器件類似，表明器件適用于較低電流的 PWM 應用。與雙極型同類器件相似，BiCMOS 器件內部會在 UVLO 期間將基準電壓拉至低電平，這可用于指示 UVLO 狀態。
圖 7-4 所需基準旁路請注意，UCC2803 和 UCC2805 的 4V 基準電壓源自電源電壓 (VCC)，需要大約 0.5V 的余量來保持穩壓。每當 Vcc 低于約 4.5V 時，基準電壓也會降到其正常運行所需的額定范圍之外。圖 7-5 展示了在此電壓偏移期間 VCC 和 VREF 之間的關系。

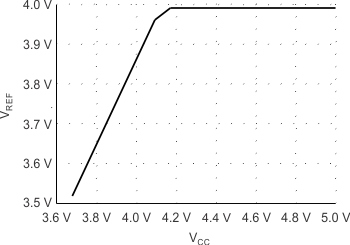

圖 7-5 UCC2803 REF 輸出與 VVCC 間的關系誤差放大器的同相輸入端連接到 PWM 基準電壓 VREF 的二分之一處。請注意，在 UCC2803 和 UCC2805 上此輸入為 2V，在較高基準電壓器件上為 2.5V：UCC2800、UCC2801、UCC2802 和 UCC2804。
