7.3.5 輸出級
UCC2752x 器件輸出級的上拉電阻采用獨特的架構，能夠在特別需要時，也就是在電源開關導通轉換的米勒平臺區域期間（此時電源開關漏極或集電極電壓經歷 dv/dt）提供最高的峰值拉電流。輸出級上拉結構具備一個 P 溝道 MOSFET 與一個額外的 N 溝道 MOSFET（并聯）。N 溝道 MOSFET 的功能是提供峰值源電流的短暫提升，從而實現快速導通。這是通過在輸出狀態從低電平變?yōu)楦唠娖綍r，在短時間內短暫導通 N 溝道 MOSFET 來實現的。

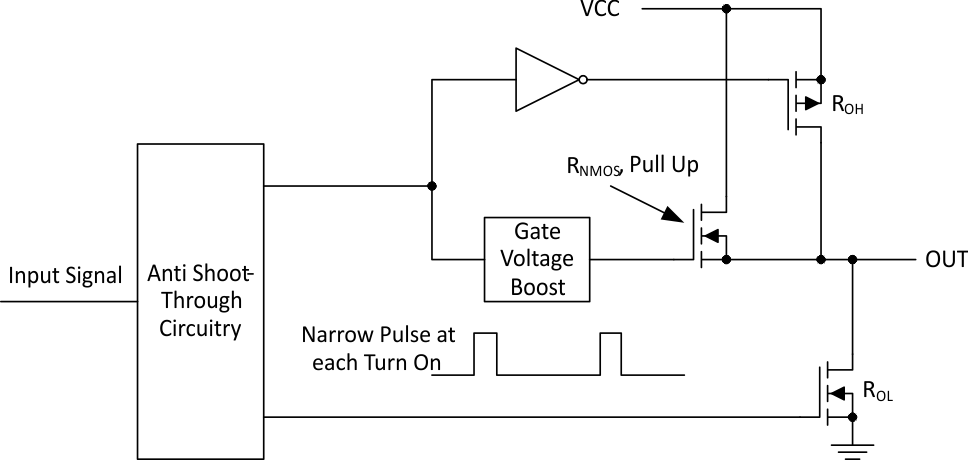

圖 7-6 UCC2752x 柵極驅動器輸出結構ROH 參數（請參閱節 6.5）是直流測量值，僅代表 P 溝道器件的導通電阻。這是因為 N 溝道器件在直流條件下保持在關斷狀態，并且僅在輸出狀態從低電平變?yōu)楦唠娖綍r短暫導通。請注意，在該短暫導通期間，UCC2752x 上拉級的有效電阻遠低于 ROH 參數所表示的有效電阻。
UCC2752x 中的下拉結構僅包含 N 溝道 MOSFET。ROL 參數（請參閱節 6.5）也是一項直流測量，它表示器件中的下拉級的阻抗。在 UCC2752x 中，根據設計注意事項估算，混合上拉結構在導通期間的有效電阻約為 1.5 × ROL。
UCC2752x 中的每個輸出級都能提供 5A 峰值拉電流和 5A 峰值灌電流脈沖。輸出電壓在 VDD 和 GND 之間擺動提供軌到軌運行，這歸功于提供極低壓降的 MOS 輸出級。MOSFET 體二極管的存在還為開關過沖和下沖提供低阻抗，這意味著在許多情況下無需外部肖特基二極管鉗位。這些驅動器的輸出能夠承受 500mA 的反向電流，而不會造成器件損壞或邏輯故障。
UCC2752x 器件尤其適用于雙極性、對稱驅動?xùn)艠O變壓器應用，在這種應用中，變壓器的初級繞組由 OUTA 和 OUTB 驅動，輸入 INA 和 INB 互為補充。這是因為這些器件的 MOS 輸出級在高電平 (VOH) 和低電平 (VOL) 狀態下都能提供極低壓降，而且驅動器輸出級的阻抗也較低，所有這些都可以緩解有關變壓器退磁和磁通不平衡的擔憂。低傳播延遲也可確保針對高頻應用的準確復位。
對于在功率 MOSFET 導通或關斷間隔期間具有零電壓開關的應用，即使不存在米勒平臺區域，該驅動器也能提供高峰值電流以實現快速開關。這種情況通常發生在同步整流器應用中，因為體二極管通常在功率 MOSFET 接通之前就已導通。
