4 引腳配置和功能

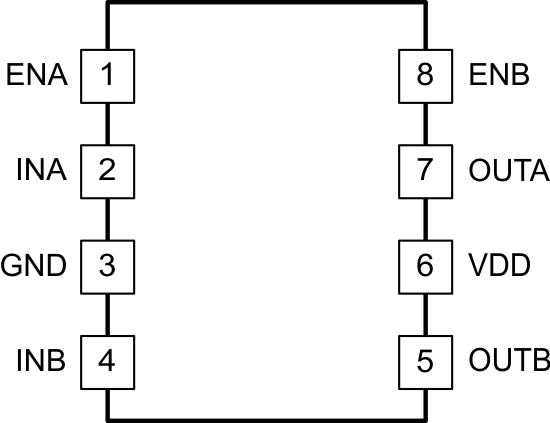

圖 4-1 D 和 DGN 封裝8 引腳 SOIC 和 HVSSOP-PowerPAD頂視圖表 4-1 引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| ENA | 1 | I | 通道 A 的使能輸入：無論 INA 狀態如何，ENA 均偏置為低電平以禁用通道 A 輸出。ENA 偏置為高電平或保持懸空以啟用通道 A 輸出。ENA 可懸空；因此與 UCC2732X N/C 引腳實現了引腳對引腳兼容。 |
| ENB | 8 | I | 通道 B 的使能輸入：無論 INB 狀態如何，ENB 均偏置為低電平以禁用通道 B 輸出。ENB 偏置為高電平或保持懸空以啟用通道 B 輸出。ENB 可懸空；因此與 UCC2732X N/C 引腳實現了引腳對引腳兼容。 |
| GND | 3 | - | 接地：所有信號都以此引腳為基準。 |
| INA | 2 | I | 通道 A 的輸入：INA 是 UCC27524A 器件中的同相輸入。如果 INA 未偏置或已懸空，OUTA 將保持低電平。 |
| INB | 4 | I | 通道 B 的輸入：INB 是 UCC27524A 器件中的同相輸入。如果 INB 未偏置或已懸空，OUTB 將保持低電平。 |
| OUTA | 7 | O | 通道 A 的輸出 |
| OUTB | 5 | O | 通道 B 的輸出 |
| VDD | 6 | I | 輔助電源輸入 |
