ZHCSU86A January 2024 – June 2024 UCC21330
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

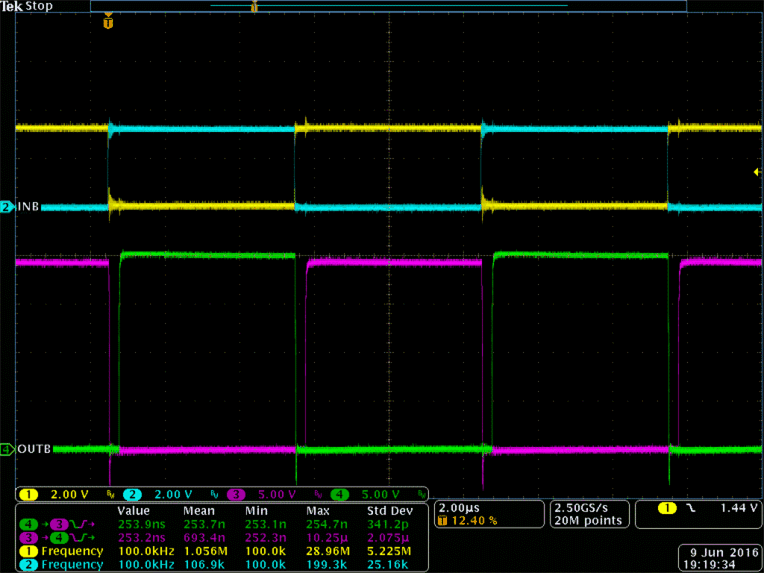

圖 8-5 展示了在以下條件下圖 8-1 所示設計示例的臺架測試波形:VCC = 5V、VDD = 20V、fSW = 100kHz 且 VDC-Link = 0V。
通道 1(黃色):UCC21330 INA 引腳信號。
通道 2(藍色):UCC21330 INB 引腳信號。
通道 3(粉色):高側功率晶體管上的柵極源信號。
通道 4(綠色):低側功率晶體管上的柵極源信號。
