12.3 應用曲線
UCC15241-Q1 具有與 UCC14240-Q1 相同的引腳排列和功能，但其最大輸出功率能力有所不同。應用響應是相似的，而 PMP23223 參考設計對于演示該功能仍然很有價值。PMP23223 參考設計用于將隔離式直流/直流輔助電源模塊 UCC14240-Q1 與用于 SiC 功率 MOSFET 或 IGBT 電源模塊的隔離式柵極驅動器 UCC21732-Q1 配對使用。以下波形顯示了正負電源軌的受控軟啟動。此外還顯示了從 1kHz 至 35kHz 的柵極驅動器開關期間快速且高度精確的電壓調節。有關更多詳細信息，請參閱 PMP23223 參考設計測試報告。

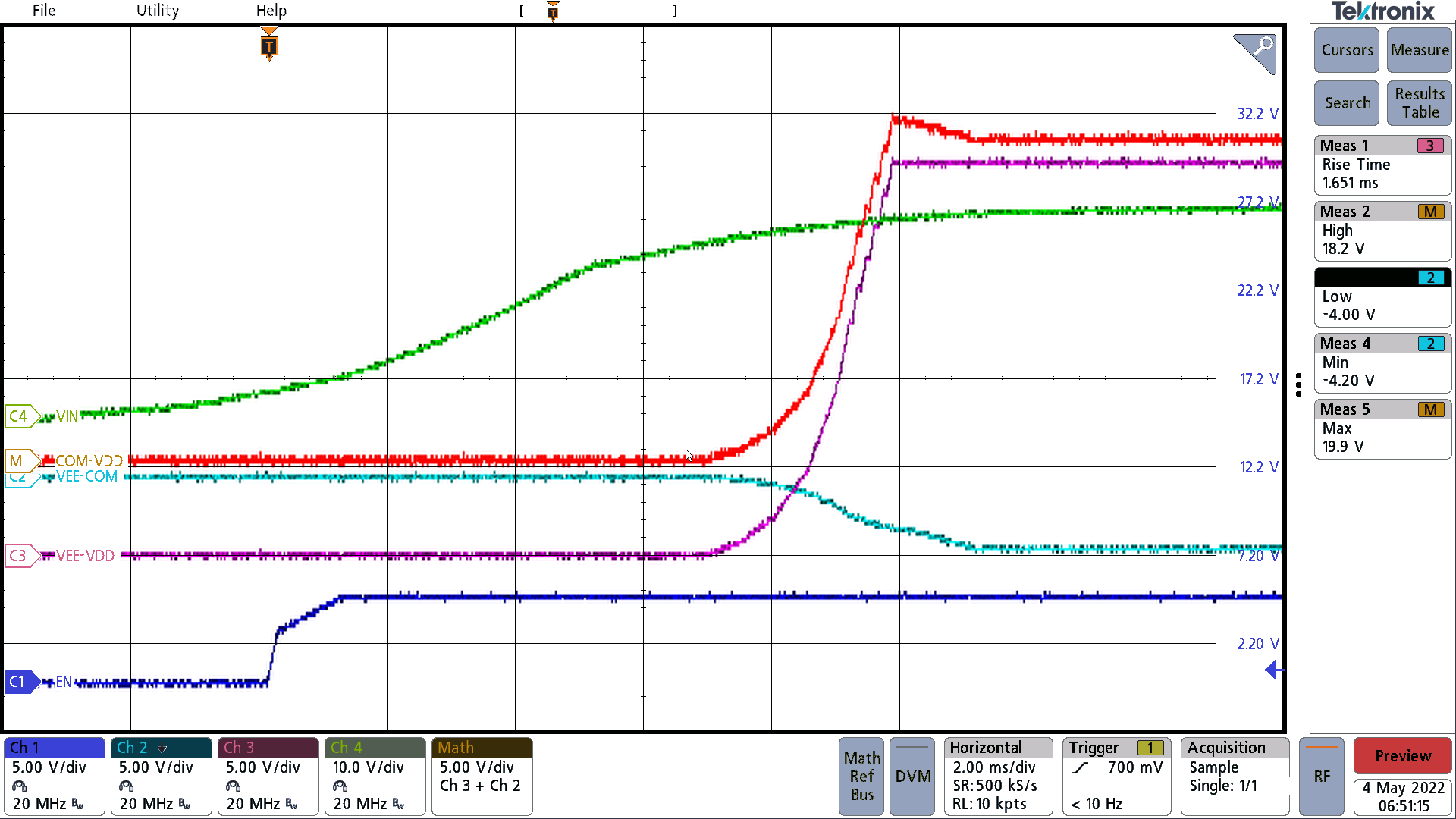

圖 12-11 上電序列。

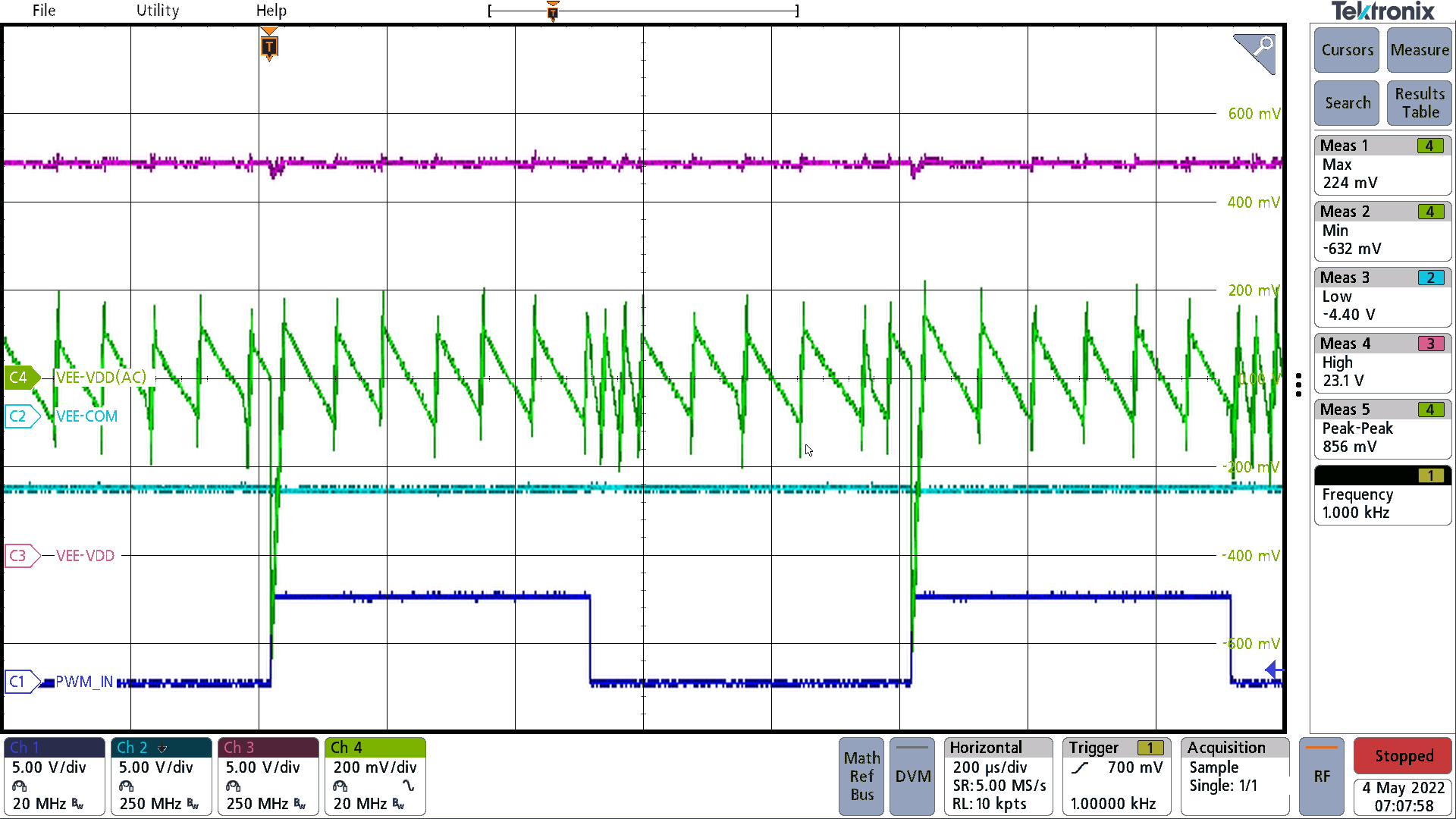

圖 12-13 紋波電壓：VDD-VEE 在 1kHz 條件下開關 100nF 負載。

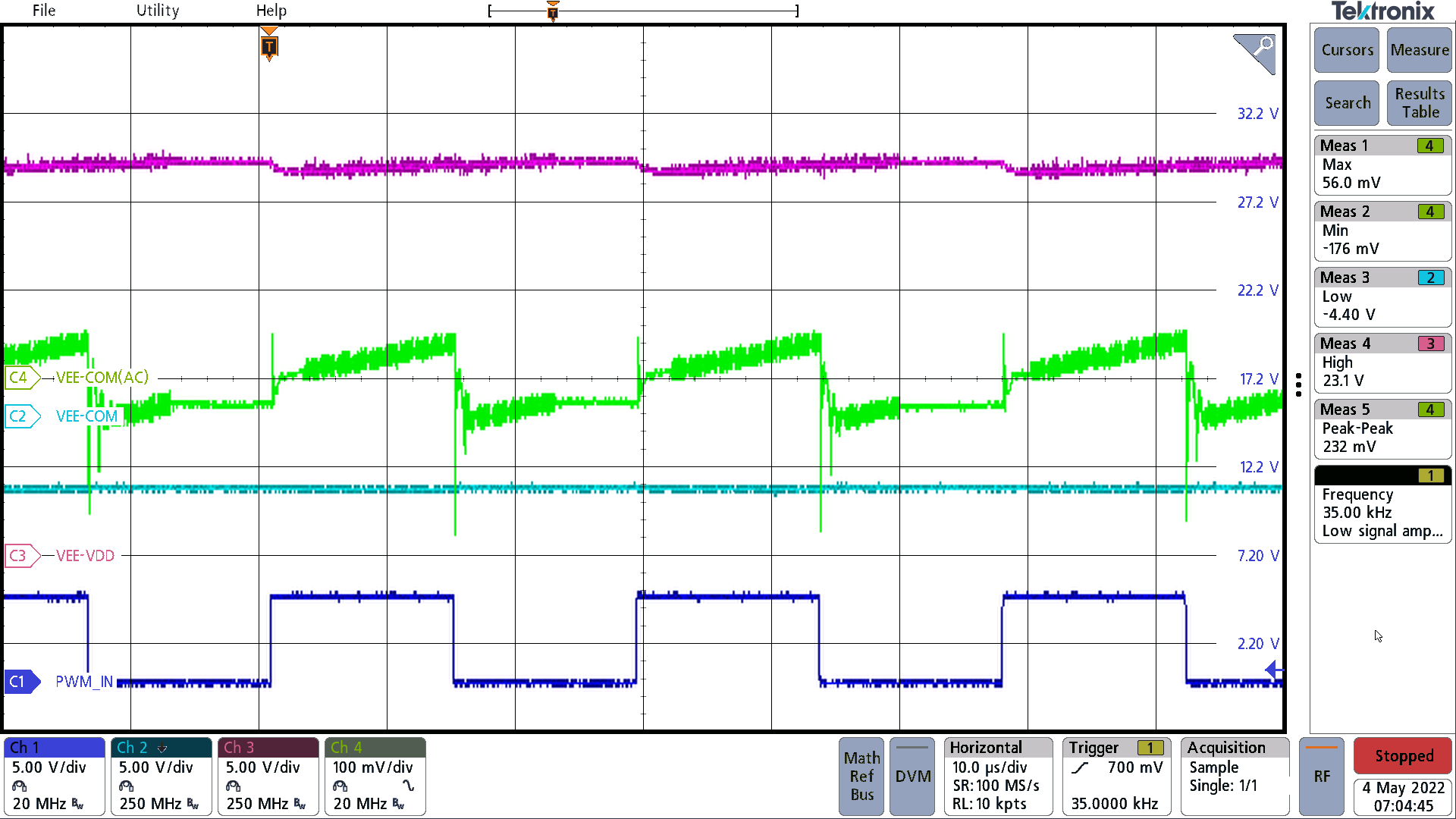

圖 12-15 紋波電壓：VDD-VEE 在 35kHz 條件下開關 100nF 負載。

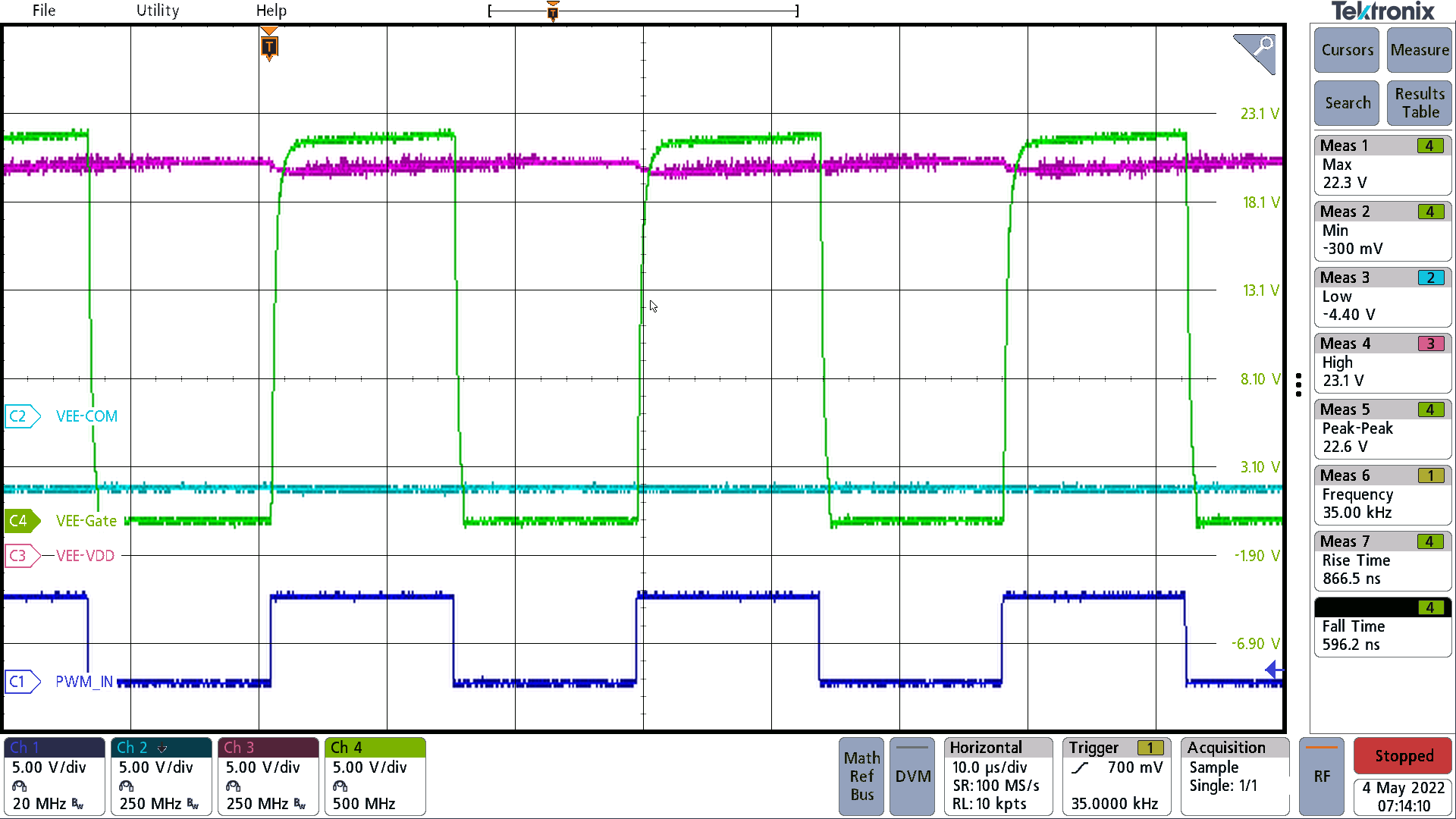

圖 12-17 在 35kHz 條件下開關 100nF 的柵極波形。

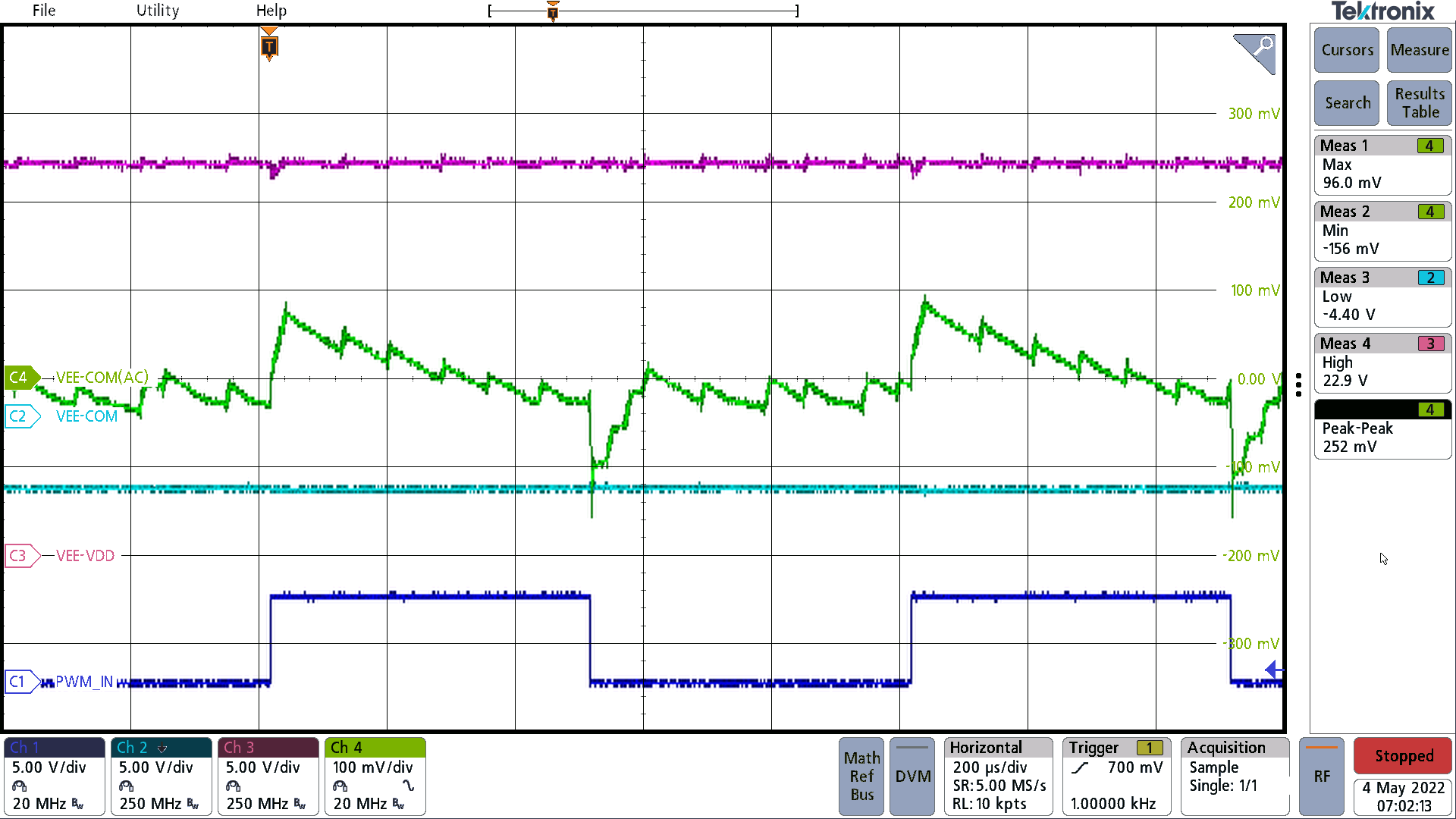

圖 12-12 紋波電壓：VEE-COM 在 1kHz 條件下開關 100nF 負載。

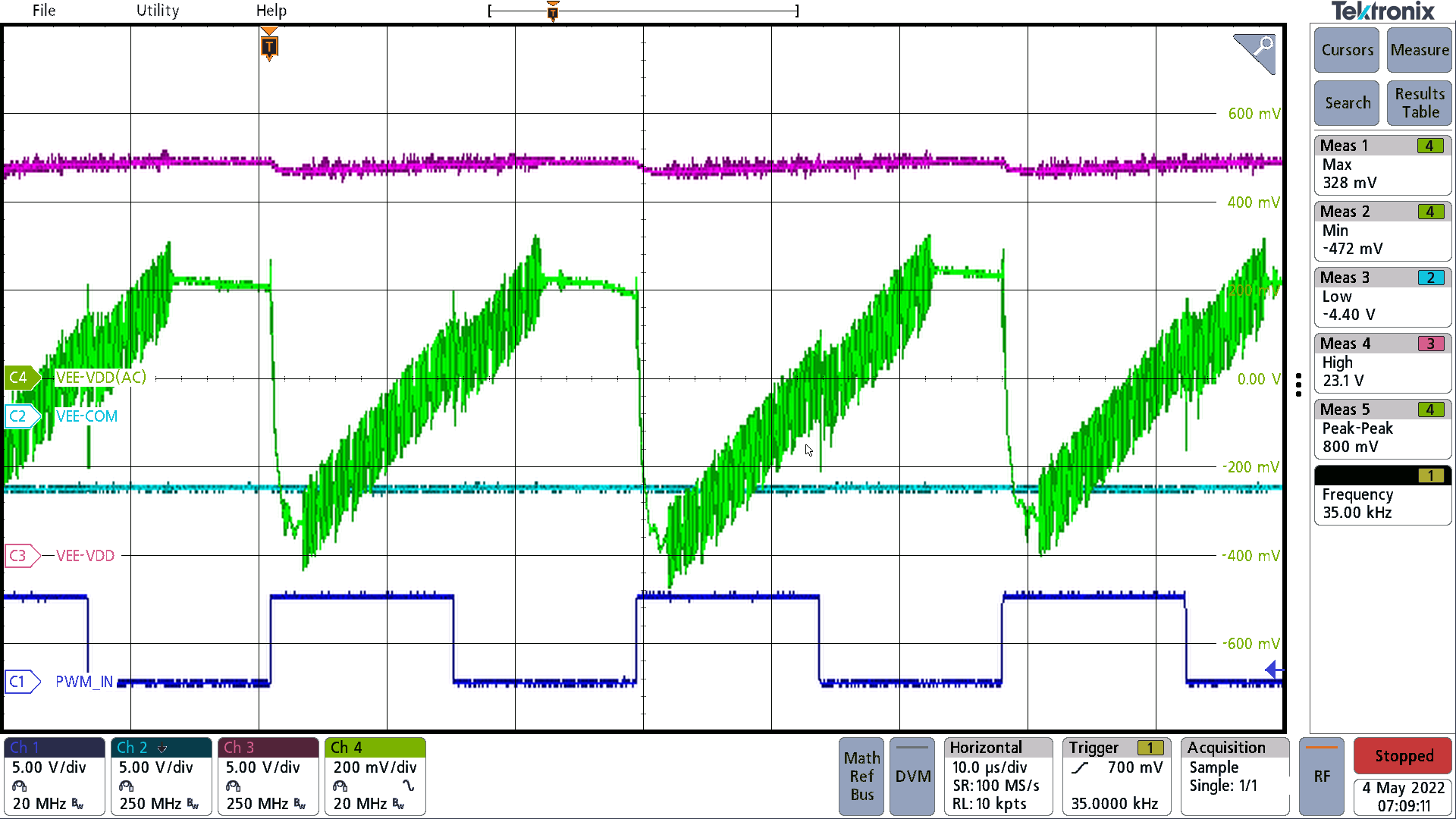

圖 12-14 紋波電壓：VEE-COM 在 35kHz 條件下開關 100nF 負載。

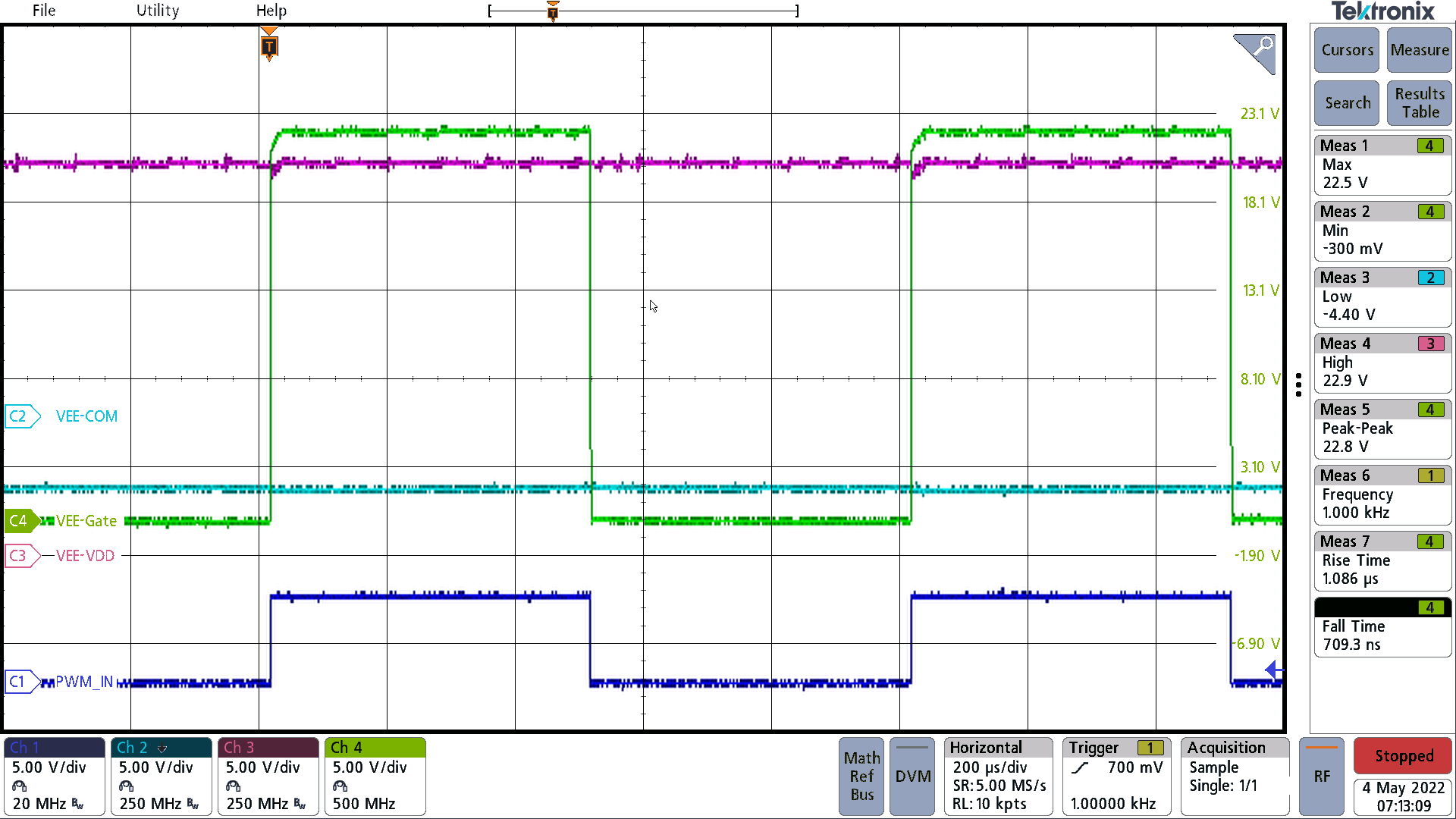

圖 12-16 在 1kHz 條件下開關 100nF 的柵極波形。
