ZHCSX70A April 2003 – October 2024 UC2842AQ , UC2843AQ , UC2844AQ , UC2845AQ
PRODUCTION DATA
4 引腳配置和功能

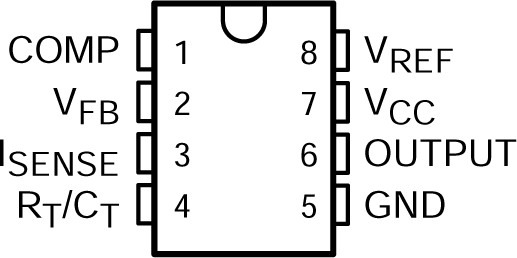

圖 4-1 D 8 引腳封裝（頂視圖）表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| COMP | 1 | O | 低阻抗 1MHz 內部誤差放大器的輸出，也是峰值電流限制或 PWM 比較器的輸入，開環增益 (AVOL) 為 90dB。該引腳的最大灌電流為 6mA，并且內部不受電流限制。 |
| VFB | 2 | I | 誤差放大器的輸入，可用于控制電源轉換器電壓反饋環路以實現穩定性。 |
| ISENSE | 3 | I | 控制器峰值電流限制或 PWM 比較器的輸入。當與電流檢測電阻器一同使用時，誤差放大器輸出電壓會控制電源系統的逐周期峰值電流限制。最大峰值電流檢測信號在內部被鉗位至 1V。請參閱“功能方框圖”。 |
| RT/CT | 4 | I | 內部振蕩器的輸入，使用外部定時電阻器 (RT) 和定時電容器 (CT) 進行編程。有關正確選擇這些時序分量的信息，請參閱“振蕩器”。TI 建議使用 470pF 至 4.7nF 的電容值。TI 還建議選擇 5kΩ 至 100kΩ 的定時電阻器值。 |
| GND | 5 | GND | 控制器信號接地。 |
| 輸出 | 6 | O | 1A 圖騰柱柵極驅動器的輸出。該引腳可以拉入/灌出高達 1A 的柵極驅動器電流。必須使用柵極驅動器電阻器來限制柵極驅動器電流。 |
| VCC | 7 | I |
為器件供電的模擬控制器偏置輸入。總 VCC 電流是靜態 VCC 電流和平均 OUTPUT（輸出）電流的總和。已知開關頻率和 MOSFET 柵極電荷 Qg，可以根據以下公式計算平均 OUTPUT 電流： IOUTPUT = Qg × fSW 該引腳上需要一個旁路電容器，通常為 0.1μF，直接連接到 GROUND （接地），并具有最小的布線長度。VCC 上也需要有一個附加旁路電容器，其電容比設計中使用的主開關 FET 的柵極電容至少大 10 倍。 |
| VREF | 8 | O | 柵極驅動器的偏置輸入。該引腳必須有一個偏置電容器，其電容比設計中使用的主開關 FET 的柵極電容至少大 10 倍。 |
圖 4-2 D 14 引腳封裝（頂視圖）表 4-2 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| COMP | 1 | I/O | 誤差放大器補償引腳 |
| NC | 2 | - | 不連接 |
| VFB | 3 | I | 誤差放大器輸入 |
| NC | 4 | - | 不連接 |
| ISENSE | 5 | I | 電流檢測比較器輸入 |
| NC | 6 | - | 不連接 |
| RT/CT | 7 | I/O | 振蕩器 RC 輸入 |
| PWR GND | 8 | GND | 輸出 PWM 接地端子 |
| GND | 9 | GND | 器件電源接地端子 |
| 輸出 | 10 | O | PWM 輸出 |
| VS | 11 | - | 輸出 PWM 正電壓電源 |
| VCC | 12 | - | 器件正電壓電源 |
| NC | 13 | - | 不連接 |
| VREF | 14 | O | 振蕩器電壓基準 |
(1) I = 輸入，O = 輸出，I/O = 輸入或輸出，GND = 接地。
