7.3.7 同步
強制同步的最簡單方法在接近標準配置中使用計時電容器 CCT。與將 CCT 直接接地不同，將一個小電阻器與 CCT 串聯接地。該電阻器用作同步脈沖的輸入，將 CCT 電壓升高到振蕩器的內部上限閾值以上。允許 PWM 以 RRT 和 CCT 設置的頻率運行，直到同步脈沖出現。該方案具有多個優(yōu)點，包括具有可用于斜坡補償的局部斜坡。UC3842/3/4/5 振蕩器必須設置為比同步脈沖流更低的頻率，通常為 20%，并在電阻器上施加 0.5V 脈沖。

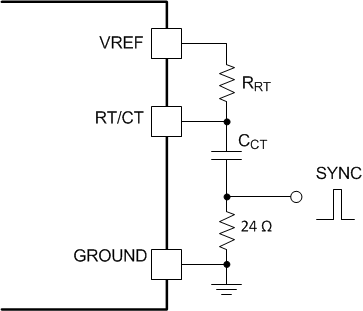

圖 7-9 同步振蕩器
