訂購信息

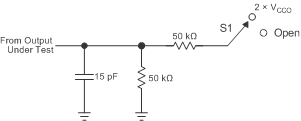

6.1 負載電路
圖 6-1 使用推挽驅動器時的數據速率、脈沖持續時間、傳播延遲、輸出上升時間和下降時間測量
圖 6-2 使用開漏驅動器時的數據速率、脈沖持續時間、傳播延遲、輸出上升時間和下降時間測量
| 測試 | S1 | ||
| tPZL / tPLZ (tdis) | 2 x VCCO | ||
| tPHZ / tPZH (ten) | 開路 | ||
- tPLZ 和 tPHZ 與 tdis 一樣。
- tPZL 和 tPZH 與 ten 一樣。
- VCCI 是與輸入端口相關的 VCC。
- VCCO 是與輸出端口相關的 VCC。
