ZHCSWN1 June 2024 TXS0102V
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DCU|8
- DCT|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
6 參數測量信息
除非另有說明，否則所有輸入脈沖由具有以下特性的發生器提供：
- PRR 10MHz
- ZO = 50W
- dv/dt ≥ 1V/ns
注： 并非所有參數和波形都適用于所有器件。

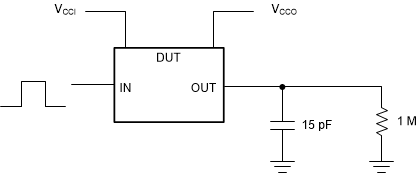

圖 6-1 使用推挽驅動器時的數據速率、脈沖持續時間、傳播延遲、輸出上升時間和下降時間測量

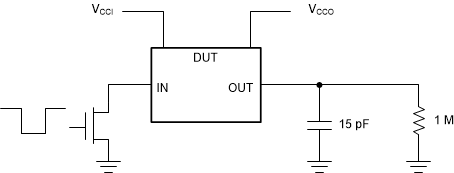

圖 6-2 使用開漏驅動器時的數據速率、脈沖持續時間、傳播延遲、輸出上升時間和下降時間測量

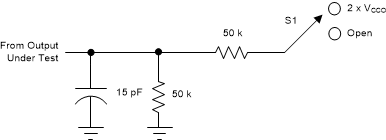

圖 6-3 啟用/禁用時間測量的負載電路(1) tPLZ 和 tPHZ 與 tdis 一樣。
(2) tPZL 和 tPZH 與 ten 一樣。
(1) 一次測量所有輸入脈沖，每次測量轉換一次。

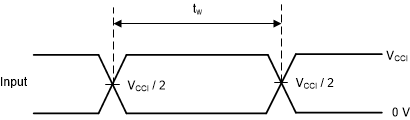

圖 6-4 電壓波形脈沖持續時間
(1) 一次測量所有輸入脈沖，每次測量轉換一次。

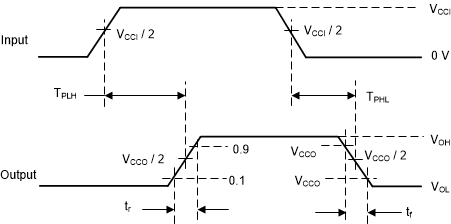

圖 6-5 電壓波形傳播延遲時間

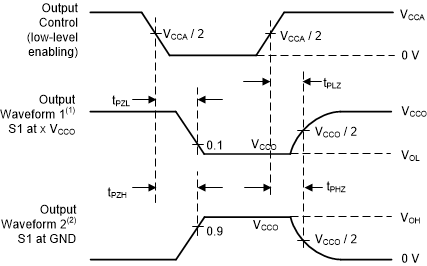

(1) 波形 1 用于具有內部條件的輸出，使得輸出為低電平，除非被輸出控制禁用。
(2) 波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
圖 6-6 電壓波形啟用和禁用時間
