3 說明
TXS0102-Q1 器件可在因電壓不匹配而無法直接互聯的芯片間建立邏輯通信。這款自動導向轉換器可方便地用來在無需主機方向控制的情況下縮小之間的差距。每個通道可混搭不同的輸出類型（漏極開路或推挽）和混合不同的數據流向（發送或接收），無需主機干預。這個 2 位同相轉換器使用兩個獨立的可配置電源軌。A 和 B 端口被設計用來分別跟蹤 VCCA 和 VCCB。VCCB 引腳在 VCCA 引腳接受 1.65V 至 3.6V 之間的任一電源電壓的同時，接受 2.3V 至 5.5V 之間的任何電源電壓，這樣的話，VCCA 小于或等于 VCCB。通過此跟蹤功能，可在 1.8V、2.5V、3.3V 和 5V 電壓節點之間進行低電壓雙向轉換。
當輸出使能端 (OE) 輸入為低電平時，所有輸出都被置于高阻態。
TXS0102-Q1 器件旨在通過 VCCA 為 OE 輸入電路供電。
為了讓器件在加電或斷電期間處于高阻抗?fàn)顟B(tài)，OE 引腳必須通過一個下拉電阻器連接到 GND 引腳；此電阻器的最小阻值由驅動器的拉電流能力決定。
(1) 有關更多信息，請參閱節 12。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

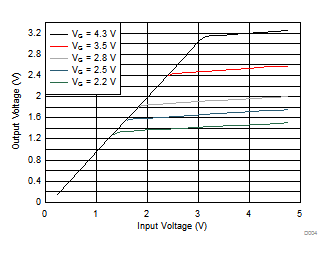

N 溝道晶體管的傳輸特征
