ZHCSZ18 October 2025 TXB0604
ADVANCE INFORMATION
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12修訂歷史記錄
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TXB0604 是一款 4 位同相自動雙向轉換器，此轉換器使用兩個獨立的可配置電源軌。除了在長布線傳輸應用中提升信號之外，該電壓轉換器/線路轉接驅動器還可用于糾正電壓域不匹配問題。
TXB0604 利用已獲專利的設計，為內存密集型接口（例如 BMC 和閃存器件之間的四路 SPI）實現高數據吞吐量，而不會出現與過多輸出寄生電容相關的信號完整性損失。
A 端口旨在跟蹤 VCCA。VCCA 電源電壓為 0.9V 至 2V。B 端口旨在跟蹤 VCCB。VCCB 電源電壓為 1.65V 至 3.6V。
當 OE 輸入為低電平時，所有輸出均處于高阻抗?fàn)顟B(tài)。為了確保在加電或斷電期間處于高阻抗?fàn)顟B(tài)，OE 引腳必須通過下拉電阻器連接至 GND。驅動器的拉電流能力確定了電阻器的最小值。TXB0604 器件被設計成 OE 輸入電路由 VCCA 供電。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TXB0604PW | TSSOP (14) | 5.00mm × 4.40mm |
| TXB0604RGY | VQFN (14) | 3.50mm x 3.50mm |
| TXB0604RWB | X2QFN (12) | 1.6mm x 1.6mm |
| TXB0604RUT | UQFN (12) | 2.00mm x 1.70mm |
| TXB0604DYY | SOT23-THN (14) | 4.20mm × 3.26mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

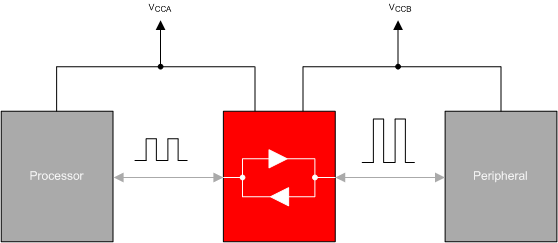

TXB0604 典型應用方框圖
