ZHCSXL0A December 2024 – February 2025 TXB0108-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
-
5 規格
- 5.1 絕對最大額定值
- 5.2 處理額定值
- 5.3 建議運行條件
- 5.4 熱性能信息
- 5.5 電氣特性
- 5.6 時序要求：VCCA = 1.2 V
- 5.7 時序要求：VCCA = 1.5V ± 0.1V
- 5.8 時序要求：VCCA = 1.8V ± 0.15V
- 5.9 時序要求：VCCA = 2.5V ± 0.2V
- 5.10 時序要求：VCCA = 3.3V ± 0.3V
- 5.11 開關特性：VCCA = 1.2 V
- 5.12 開關特性：VCCA = 1.5V ± 0.1V
- 5.13 開關特性：VCCA = 1.8V ± 0.15V
- 5.14 開關特性：VCCA = 2.5V ± 0.2V
- 5.15 開關特性：VCCA = 3.3V ± 0.3V
- 5.16 工作特性
- 5.17 典型特性
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12修訂歷史記錄
- 13機械、封裝和可訂購信息
3 說明
這個 8 位同相轉換器使用兩個獨立的可配置電源軌。A 端口旨在跟蹤 VCCA。VCCA 電源電壓為 1.2V 至 3.6V。B 端口旨在跟蹤 VCCB。VCCB 電源電壓為 1.65V 至 5.5V。因此可在 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 電壓節點之間進行通用的低電壓雙向轉換。VCCA 不應超過 VCCB。
當輸出使能端 (OE) 輸入為低電平時，所有輸出都被置于高阻態。
TXB0108-Q1 被設計成由 VCCA 為 OE 輸入電路供電。
該器件專用于使用 Ioff 的局部斷電應用。Ioff 電路可禁用輸出，以防在器件斷電時電流回流對器件造成損壞。
為確保在加電或斷電期間處于高阻態，應將 OE 通過下拉電阻器接至 GND；該電阻器的最小值取決于驅動器的拉電流能力。
器件信息
| 器件型號 | 封裝 (1) | 封裝尺寸（標稱值） |
|---|---|---|
| TXB0108QPW-Q1 | TSSOP (20) | 6.50mm x 4.40mm |
| TXB0108QRKS-Q1 | VQFN (20) | 4.50mm x 2.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

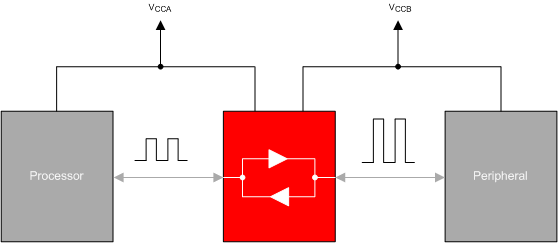

TXB0108-Q1 典型應用方框圖
