ZHCSYA7C September 2008 – May 2025 TXB0106
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
-
5 規格
- 5.1 絕對最大額定值
- 5.2 ESD 等級
- 5.3 建議運行條件
- 5.4 熱性能信息
- 5.5 電氣特性 (BQB/RSV/DYY)
- 5.6 電氣特性（其他封裝）
- 5.7 時序要求：VCCA = 1.2 V
- 5.8 時序要求：VCCA = 1.5V ± 0.1V
- 5.9 時序要求：VCCA = 1.8V ± 0.15V
- 5.10 時序要求：VCCA = 2.5V ± 0.2V
- 5.11 時序要求：VCCA = 3.3V ± 0.3V
- 5.12 開關特性： VCCA = 1.2V (BQB/RSV/DYY)
- 5.13 開關特性：VCCA = 1.2V（其他封裝）
- 5.14 開關特性：VCCA = 1.5V ± 0.1V (BQB/RSV/DYY)
- 5.15 開關特性：VCCA = 1.5V ± 0.1V（其他封裝）
- 5.16 開關特性：VCCA = 1.8V ± 0.15V (BQB/RSV/DYY)
- 5.17 開關特性：VCCA = 1.8V ± 0.15V（其他封裝）
- 5.18 開關特性：VCCA = 2.5V ± 0.2V (BQB/RSV/DYY)
- 5.19 開關特性：VCCA = 2.5V ± 0.2V（其他封裝）
- 5.20 開關特性： VCCA = 3.3V ± 0.3V (BQB/RSV/DYY)
- 5.21 開關特性：VCCA = 3.3V ± 0.3V（其他封裝）
- 5.22 工作特性
- 5.23 典型特性
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RGY|16
訂購信息
3 說明
這個 6 位同相轉換器使用兩個獨立的可配置電源軌。A 端口旨在跟蹤 VCCA。VCCA 電源電壓為 1.2V 至 3.6V。B 端口旨在跟蹤 VCCB。VCCB 電源電壓為 1.65V 至 5.5V。因此可在 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 電壓節點之間進行通用的低電壓雙向轉換。VCCA 不可超過 VCCB。
當輸出使能端 (OE) 輸入為低電平時，所有輸出都被置于高阻態。
TXB0106 被設計成由 VCCA 為 OE 輸入電路供電。
該器件專用于使用 Ioff 的局部斷電應用。Ioff 電路禁用輸出，從而可防止其斷電時破壞性電流從該器件回流。
要驗證上電或斷電期間的高阻態，請將 OE 通過下拉電阻連接至 GND；該電阻的最小值取決于驅動器的拉電流能力。
封裝信息
| 器件型號 | 封裝 (1) | 封裝尺寸(2) |
|---|---|---|
| TXB0106 | PW（TSSOP，16） | 5.00mm × 4.40mm |
| RGY（VQFN，16） | 4.00mm × 3.50mm | |
| RSV (UQFN, 16) | 2.60mm × 1.80mm | |
| BQB（WQFN，16） | 3.50mm × 2.50mm | |
| DYY（SOT，16） | 4.20mm × 2.00mm |
(1) 更多相關信息，請參閱第 11 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

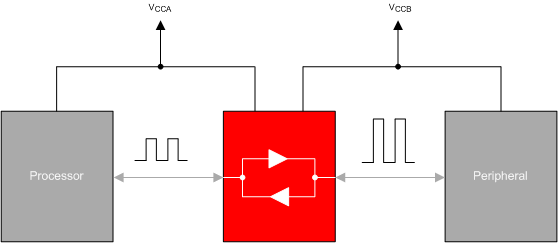

TXB010X 典型應用方框圖
