3 說明
TVS1801 器件可將高達 30A 的 IEC 61000-4-5 故障電流進行分流，以保護系統免受高功率瞬態沖擊或雷擊。該器件可通過 42Ω 阻抗進行耦合的方式承受 1kV 的 IEC 61000-4-5 開路電壓，滿足常見的工業信號線路 EMC 要求。TVS1801 使用反饋機制確保在故障期間發揮精確的平緩鉗位能力，使系統接觸電壓始終低于傳統 TVS 二極管。精確的電壓調節允許設計人員放心地選擇具有較低電壓容差的系統組件，從而能夠在不影響可靠性的情況下降低系統成本和復雜度。TVS1801 具有 ±18V 的工作范圍，可在需要反向接線情形防護的系統中運行。
此外，TVS1801 采用小型 SON 封裝，專為空間受限的應用而設計，與標準 SMA 和 SMB 封裝相比，其尺寸顯著減小。低器件泄露電流和電容確保更大限度地降低了對受保護線路的影響。為了確保在產品的整個壽命期間提供可靠保護，TI 在 125°C 的環境下對 TVS1801 進行了 5000 次重復浪涌沖擊測試，但器件性能未發生任何變化。
TVS1801 是 TI 的平緩鉗位系列浪涌器件中的一款產品。如需深入了解平緩鉗位系列，請參閱用于高效系統保護的平緩鉗位浪涌保護技術白皮書。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TVS1801 | SON (8) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

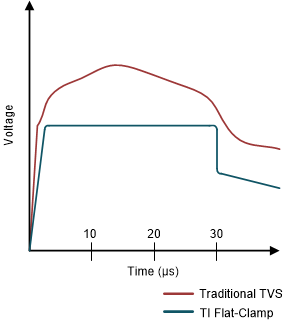

對 8/20μs 浪涌事件的電壓鉗位響應
功能方框圖
