3 說明
TUSS4470 是一款高度集成的直接驅動模擬前端，適用于工業超聲波應用。傳感器驅動級是內部 H 橋，可配置為在直接驅動模式下驅動傳感器，從而在傳感器上實現最大電壓。內部 H 橋也可以配置為外部 FET 的前置驅動器，從而為較大的傳感器提供更高的電流和電壓驅動。
接收信號路徑包括低噪聲線性放大器、帶通濾波器，后跟對數增益放大器，可根據輸入決定放大。對數放大器具有很高的靈敏度，可捕捉弱回波信號，并在整個反射回波范圍內提供出色的輸入動態范圍。
驅動器可以直接通過微控制器進行控制，以對突發信號進行完全定制，或者可以通過 SPI 并借助可定制的脈沖長度進行編程。TUSS4470 可以支持單個傳感器發送和接收突發信號，或者可以設置兩個傳感器來拆分發送和接收功能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TUSS4470 | WQFN (20) | 4.00mm × 4.00mm |
(1) 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

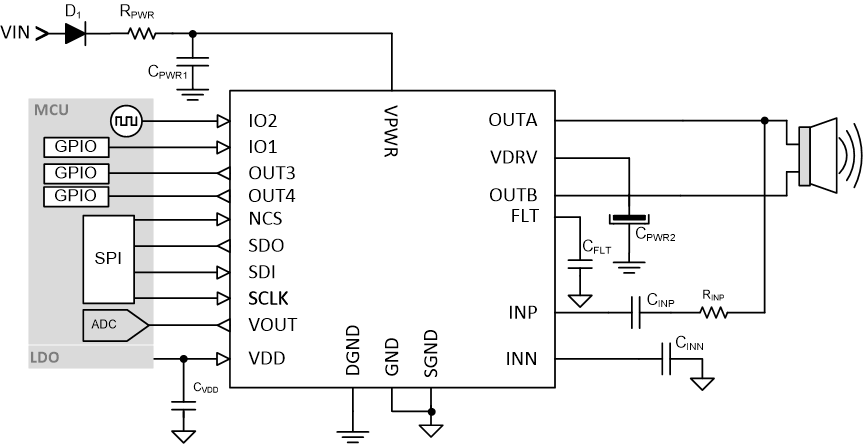

TUSS4470 應用示意圖
