ZHCSXC1A November 2024 – February 2025 TUSB5461-Q1
PRODUCTION DATA
TUSB5461-Q1 允許在任何模式之間進行轉換(僅 USB 轉 4DP、4DP 轉 USB+2DP 等)。USB-C 標準要求在進入或退出交替模式之前轉換到 USB 安全狀態。當在 USB 和交替模式之間轉換時,USB 安全狀態會為 DFP、UFP 和有源電纜定義 SBU1/2 和 SSTX/SSRX 的電氣狀態。因此,在進入或退出四通道 DP 模式之前,TI 建議先進入禁用狀態(CTLSEL = 2'b00,或者 CTL0 引腳 = 0 且 CTL1 引腳 = 0)。

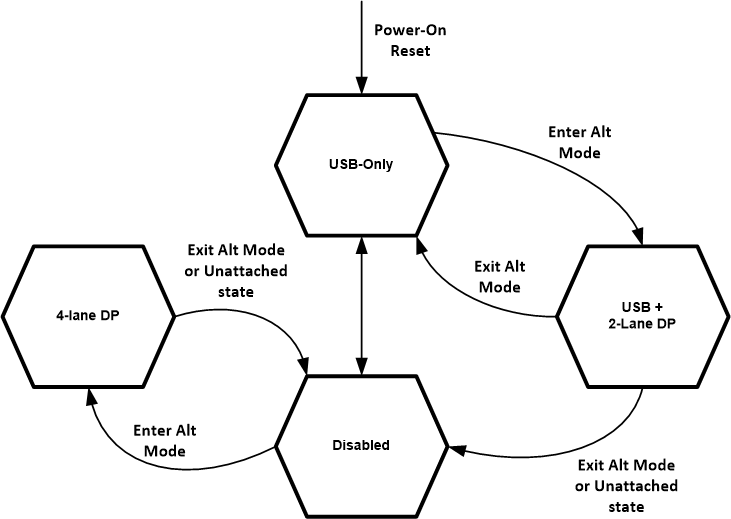

圖 6-1 建議的模式轉換
