The TUSB546-DCI operates in USB3.1 and 2 Lanes of DisplayPort mode when the CTL1 pin is high and CTL0 pin is high.

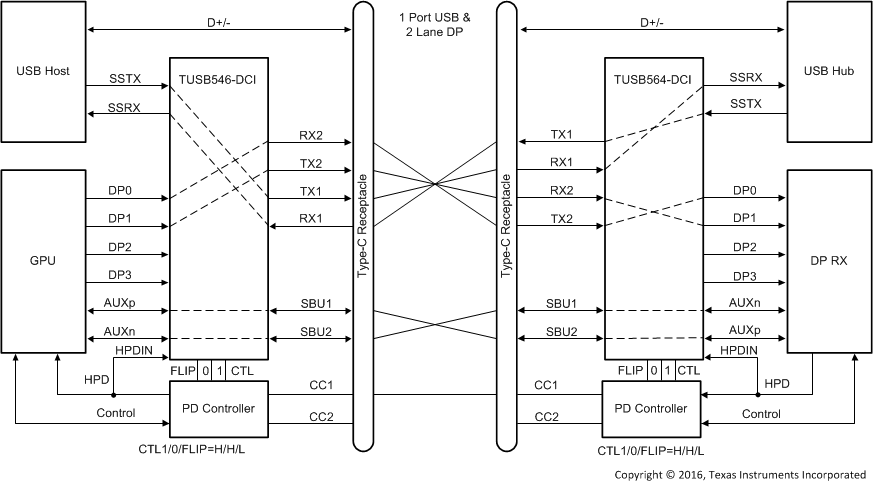

Figure 8-6 USB3.1 + 2 Lane DP – No Flip (CTL1 = H, CTL0 = H, FLIP = L)

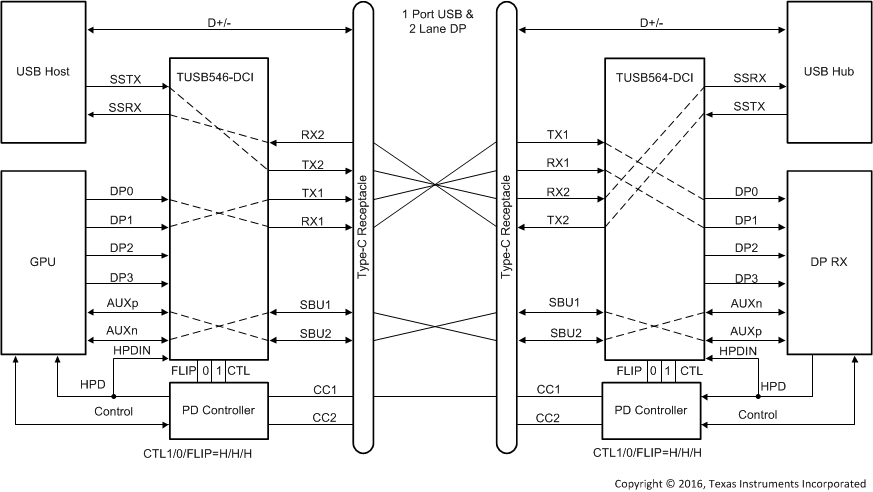

Figure 8-7 USB 3.1 + 2 Lane DP – Flip (CTL1 = H, CTL0 = H, FLIP = H)
