3 說明
TUSB4020BI 是一款雙端口 USB 2.0 集線器，該集線器在上行端口上提供 USB 高速/全速連接，在兩個下行端口上提供 USB 高速、全速或低速連接。當上行端口被連接至一個支持高速和全速/低速連接的電氣環境中時，下行端口上的高速和全速/低速 USB 連接被啟用。當上行端口被連接到一個只支持全速/低速連接的電氣環境中時，下行端口上的高速連接被禁用。
TUSB4020BI 支持每端口或者成組電源開關和過流保護。
按照 USB 主機的要求，一個端口電源單獨控制集線器開關為每個下行端口上電或者斷電。另外，當端口電源單獨控制型集線器檢測到過流事件時，僅關閉受影響下行端口的電源。
當需要為任一端口供電時，成組集線器將開啟所有下行端口的電源。只有當所有端口處于電源可被移除的狀態時，到下行端口的電源才可被關閉。此外，當成組集線器檢測到過流事件時，將關閉所有下行端口的電源。
TUSB4020BI 下行端口可提供電池充電下行端口 (CDP) 握手支持，從而為電池充電應用提供支持。未連接上行端口時，該器件還支持專用充電端口 (DCP) 模式。DCP 模式支持 USB 電池充電并且符合中國電信行業標準 YD/T 1591-2009，能夠?yàn)?USB 器件提供支持。此外，未連接上行端口時，自動模式能夠?yàn)?BC 器件以及支持分壓器模式充電解決方案的器件提供透明支持。
TUSB4020BI 能夠?yàn)橐恍┨匦裕ò姵爻潆娭С郑┨峁┒俗?strap 配置，還能夠通過 OTP ROM、I2C EEPROM 或 I2C/SMBus 目標接口為 PID、VID、自定義端口和物理層配置提供定制服務。使用 I2C EEPROM 或 I2C/SMBus 目標接口時，還可以提供定制字符串支持。
該器件采用 48 引腳耐熱增強型薄型四方扁平 (HTQFP) 封裝，工業版的工作溫度范圍為 -40°C 到 85°C。

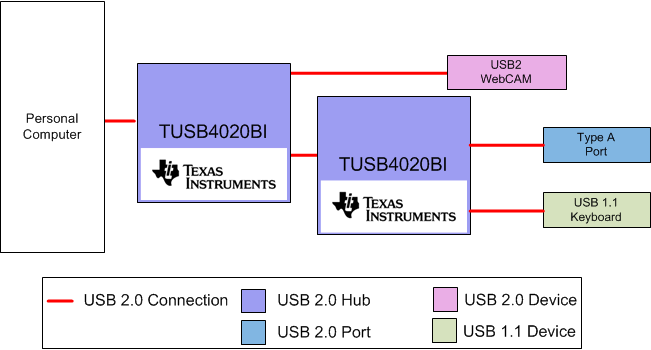

方框圖
