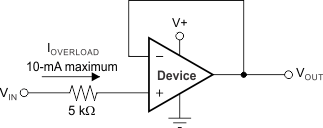

TSV91xA-Q1 系列器件在所有引腳上均整合了內部 ESD 保護電路。對于輸入和輸出引腳,這種保護包括輸入和電源引腳之間連接的導流二極管。只要電流如絕對最大額定值 表中所示不超過 10mA,這些 ESD 保護二極管就可以提供電路內輸入過驅保護。圖 9-3顯示了如何通過將串聯輸入電阻器添加到被驅動的輸入端來限制輸入電流。添加的電阻器會增加放大器輸入端的熱噪聲,在對噪聲敏感的應用中,該值必須保持在最低。
