8.2.1.2.1 開關頻率
第一步是決定開關頻率。TPSM843A26E 可以在從 500kHz 到 2.2MHz 之間的五種不同頻率下運行。fSW 由 FSEL 引腳到地的電阻值設置。通常，需要盡可能高的開關頻率，因?yàn)樗鼤a(chǎn)生超小的解決方案尺寸。與以較低頻率開關的電源相比，高開關頻率允許使用更小的電感器和輸出電容器。選擇更高開關頻率的主要代價是額外的開關功率損耗，這會降低穩壓器的效率。
給定應用的最大開關頻率可受穩壓器的最短導通時間限制，最大 fSW 可通過方程式 15 估算。對于此應用，使用 40ns 的最大最短導通時間和 18.0V 最大輸入電壓，最大開關頻率為 1389kHz。所選的開關頻率還必須考慮開關頻率的容差。選擇 1000kHz 的開關頻率，以實現解決方案尺寸和效率的良好平衡。要將頻率設置為 1000kHz，根據表 7-1，所選 FSEL 電阻為 11.8kΩ。
方程式 15.

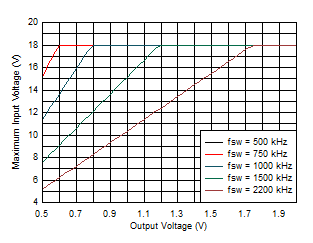

圖 8-2 顯示了每個 FSEL 頻率下建議的最大輸入電壓與輸出電壓間的關系。該圖使用 40ns 的最大最短導通時間，并具有 10% 的開關頻率容差。
圖 8-2 最大輸入電壓與輸出電壓間的關系
