ZHCSS06 November 2024 TPSM84338
PRODUCTION DATA
6.3.7 啟用并調節欠壓鎖定
器件的 EN 引腳可提供電氣開/關控制功能。當 EN 引腳電壓超過使能閾值電壓 VEN_RISE 時，TPSM84338 便開始工作。如果 EN 引腳電壓被拉至禁用閾值電壓 VEN_FALL 以下，穩壓器會停止開關并進入關斷模式。
EN 引腳具備一個內部上拉電流源，使用戶可以懸空 EN 引腳以啟用器件。如果應用需要控制 EN 引腳，可采用一個漏極開路或集電極開路或 GPIO 輸出邏輯與該引腳連接。
TPSM84338 可在 VIN 引腳上實現內部欠壓鎖定 (UVLO) 電路。當 VIN 引腳電壓降至內部 VIN_UVLO 閾值以下時，該器件被禁用。內部 VIN_UVLO 閾值的遲滯典型值為 200mV。如果應用需要 VIN 引腳上具有更高的 UVLO 閾值，則可以如圖 6-6 中所示配置 EN 引腳。使用外部 UVLO 功能時，TI 建議將遲滯值設置為大于 500mV。
EN 引腳具有較小的上拉電流 Ip，該電流將 EN 引腳的默認狀態設置為在未連接外部元件時啟用。當 EN 引腳電壓超過使能閾值時，上拉遲滯電流 Ih 用于控制 UVLO 功能的遲滯電壓。使用方程式 4 和方程式 5 來計算 R1 和 R2 在指定 UVLO 閾值下的值。R1 和 R2 穩定下來之后，可以通過方程式 6 計算 VEN，該電壓在最大 VIN 時必須低于 5.5V。

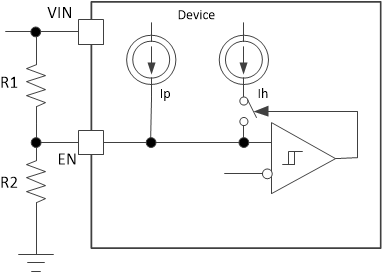

圖 6-6 可調節 VIN 欠壓鎖定方程式 4.
方程式 5.
方程式 6.
其中
- Ip 為 0.7μA。
- Ih 為 1.76μA。
- VEN_FALL 為 1V。
- VEN_RISE 為 1.15V。
- VSTART 是啟用器件的輸入電壓。
- VSTOP 是禁用器件的輸入電壓。
