1 特性
- 寬輸入電壓范圍：4.5V 至 65V
- 寬輸出電壓范圍：2V 至 65V
- 低輸入偏移軌到軌電流感測放大器
- 在 25°C 至 140°C 結溫范圍內，好于 ±3% 的發光二極管 (LED) 電流精度
- 與高側和低側電流感測元件兼容
- 高阻抗模擬 LED 電流調節輸入 (IADJ)，對比度高于 15:1
- 使用集成的串聯 N 通道調光驅動器接口時，具有超過 1000:1 串聯場效應管 (FET) 脈寬調制 (PWM) 調光比率
- 具有 LED 電流持續監視輸出用于系統故障檢測和診斷
- 可編程開關頻率以實現與外部時鐘同步
- 可編程軟啟動和斜坡補償
- 綜合故障保護電路，包括電源電壓 (VCC) 欠壓鎖定 (UVLO)、輸出過壓保護 (OVP)、逐周期開關電流限制和熱保護
- TPS92691-Q1：符合汽車類 Q100 1 級標準
2 應用
- TPS92691-Q1：汽車外部照明 應用
- 建筑照明和通用照明 應用
3 說明
TPS92691/-Q1 是一款通用 LED 控制器，支持一系列升壓或降壓驅動器拓?fù)?。該器件?shí)現了固定頻率峰值電流模式控制技術，可編程開關頻率、斜坡補償和軟啟動時序。其整合了高電壓 (65V) 軌到軌電流感測放大器，從而可使用高側或低側串聯感測電阻直接測量 LED 電流。該放大器可用于實現低輸入偏移電壓且在 25°C 至 140°C 結溫范圍和 0 至 60V 輸出共模電壓范圍獲得好于 ±3% 的 LED 電流精度。
可使用模擬或 PWM 調光技術單獨調制 LED 電流。通過在高阻抗模擬調整輸入 (IADJ) 范圍內將電壓從 140mV 改變?yōu)?2.25V 可獲得具有 15:1 范圍的線性模擬調光響應。通過將 PWM 輸入引腳調制為所需的占空比和頻率實現 LED 電流的 PWM 調光?？墒褂每蛇x DDRV 柵極驅動器輸出使串聯 FET 調光功能獲得高于 1000:1 的對比度。
TPS92691/-Q1 支持通過電流監視輸出連續檢查 LED 狀態。這樣就可以實現 LED 短路或開路檢測和保護。其他故障保護 特性 包括 VCC UVLO、輸出過壓保護 (OVP)、開關逐周期電流限制和熱保護。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS92691-Q1 TPS92691 |
HTSSOP (16) | 5.10mm x 6.60mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

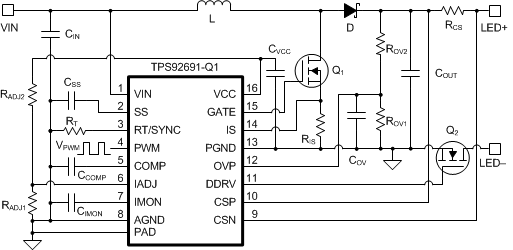

典型升壓 LED 驅動器應用原理圖

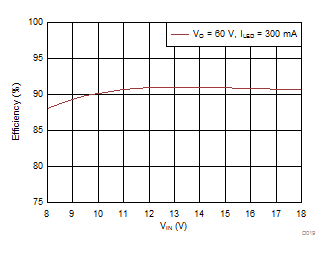

效率與輸出電壓之間的關系
