ZHCSP77A December 2021 – March 2022 TPS92624-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Power Supply (SUPPLY)
- 7.3.2 Enable and Shutdown
- 7.3.3 Constant-Current Output and Setting (INx)
- 7.3.4 Thermal Sharing Resistor (OUTx and RESx)
- 7.3.5 PWM Control (PWMx)
- 7.3.6 Supply Control
- 7.3.7 Diagnostics
- 7.3.8 FAULT Bus Output With One-Fails-All-Fail
- 7.3.9 FAULT Table
- 7.3.10 LED Fault Summary
- 7.3.11 IO Pins Inner Connection
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
3 說明
TPS92624-Q1 四通道 LED 驅動器采用獨特的熱管理設計，可減少器件溫升。TPS92624-Q1 是由汽車電池直接供電的線性驅動器，具有寬電壓范圍，每個通道可輸出高達 150mA 的全電流負載。外部分流電阻器可用來共享輸出電流并由驅動器驅動。該器件具有全面的診斷功能，包括 LED 開路、LED 接地短路和器件過熱保護。
TPS92624-Q1 的連帶失效功能可與其他 LED 驅動器（如 TPS9261x-Q1、TPS9262x-Q1、TPS92630/8-Q1 和 TPS92830-Q1 器件）配合工作，從而滿足不同的要求。
表 3-1 器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS92624-Q1 | HTSSOP (20) | 4.40mm x 6.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
典型應用圖

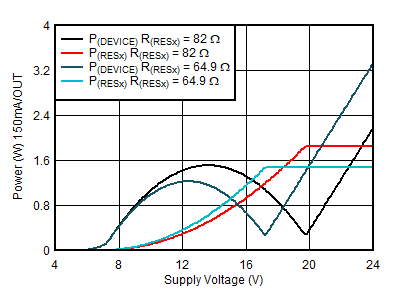

器件功耗
