ZHCSXE6 November 2024 TPS923650 , TPS923651
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 器件比較表
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息

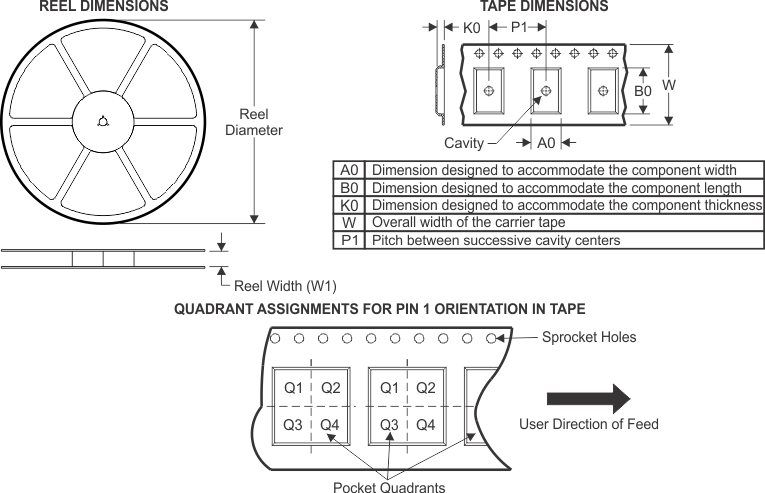

11.2 卷帶包裝信息
| 器件 | 封裝 類型 |
封裝圖 | 引腳 | SPQ | 卷帶 直徑 (mm) |
卷帶 寬度 W1 (mm) |
A0 (mm) |
B0 (mm) |
K0 (mm) |
P1 (mm) |
W (mm) |
Pin1 象限 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TPS923651D1DSGR | WSON | DSG | 8 | 3000 | 180.0 | 8.4 | 2.3 | 2.3 | 1.15 | 4.0 | 8.0 | Q2 |
| TPS923651D2DSGR | WSON | DSG | 8 | 3000 | 180.0 | 8.4 | 2.3 | 2.3 | 1.15 | 4.0 | 8.0 | Q2 |
| TPS923651D1DGNR | HVSSOP | DGN | 8 | 2500 | 330.0 | 12.4 | 5.3 | 3.4 | 1.4 | 8.0 | 12.0 | Q1 |
| TPS923651D2DGNR | HVSSOP | DGN | 8 | 2500 | 330.0 | 12.4 | 5.3 | 3.4 | 1.4 | 8.0 | 12.0 | Q1 |
| TPS923650D1DSGR | WSON | DSG | 8 | 3000 | 180.0 | 8.4 | 2.3 | 2.3 | 1.15 | 4.0 | 8.0 | Q2 |
| TPS923650D2DSGR | WSON | DSG | 8 | 3000 | 180.0 | 8.4 | 2.3 | 2.3 | 1.15 | 4.0 | 8.0 | Q2 |
| TPS923650D1DGNR | HVSSOP | DGN | 8 | 2500 | 330.0 | 12.4 | 5.3 | 3.4 | 1.4 | 8.0 | 12.0 | Q1 |
| TPS923650D2DGNR | HVSSOP | DGN | 8 | 2500 | 330.0 | 12.4 | 5.3 | 3.4 | 1.4 | 8.0 | 12.0 | Q1 |
| TPS923650D1DRLR | SOT583 | DRL | 8 | 4000 | 180.0 | 8.4 | 2.75 | 1.9 | 0.8 | 4.0 | 8.0 | Q3 |
| TPS923650D2DRLR | SOT583 | DRL | 8 | 4000 | 180.0 | 8.4 | 2.75 | 1.9 | 0.8 | 4.0 | 8.0 | Q3 |

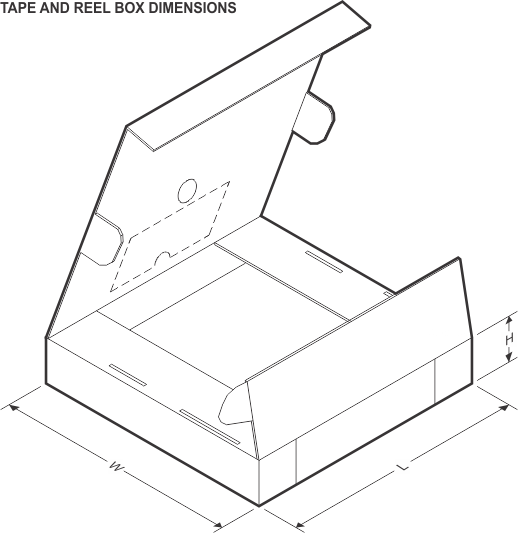

| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 長度 (mm) | 寬度 (mm) | 高度 (mm) |
|---|---|---|---|---|---|---|---|
| TPS923651D1DSGR | WSON | DSG | 8 | 3000 | 210.0 | 185.0 | 35.0 |
| TPS923651D2DSGR | WSON | DSG | 8 | 3000 | 210.0 | 185.0 | 35.0 |
| TPS923651D1DGNR | HVSSOP | DGN | 8 | 2500 | 356.0 | 356.0 | 35.0 |
| TPS923651D2DGNR | HVSSOP | DGN | 8 | 2500 | 356.0 | 356.0 | 35.0 |
| TPS923650D1DSGR | WSON | DSG | 8 | 3000 | 210.0 | 185.0 | 35.0 |
| TPS923650D2DSGR | WSON | DSG | 8 | 3000 | 210.0 | 185.0 | 35.0 |
| TPS923650D1DGNR | HVSSOP | DGN | 8 | 2500 | 356.0 | 356.0 | 35.0 |
| TPS923650D2DGNR | HVSSOP | DGN | 8 | 2500 | 356.0 | 356.0 | 35.0 |
| TPS923650D1DRLR | SOT583 | DRL | 8 | 4000 | 210.0 | 185.0 | 35.0 |
| TPS923650D2DRLR | SOT583 | DRL | 8 | 4000 | 210.0 | 185.0 | 35.0 |
