6 引腳配置和功能

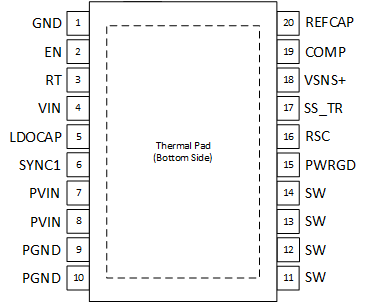

圖 6-1 HLC 封裝，20 引腳 CFP（頂視圖）
圖 6-2 DDW 封裝，44 引腳 HTSSOP（頂視圖）
表 6-1 引腳功能
| 引腳 | I/O(1) | 說明 | ||
|---|---|---|---|---|
| 名稱 | CFP (20) |
HTSSOP (44) |
||
| GND | 1 | 1、2 | — | 接地。控制電路的回路。 |
| EN | 2 | 3 | I | 使能。將此引腳驅動為邏輯高電平可啟用器件；將引腳驅動為邏輯低電平可禁用器件。VIN 和 GND 之間的電阻分壓器可用于設置器件導通電平。 |
| RT | 3 | 4 | I/O | RT 和 GND 之間連接的電阻器可設置轉換器的開關頻率。開關頻率范圍為 100kHz 至 1MHz。如果器件配置為使用外部時鐘，則該引腳可以保持懸空，或者在外部時鐘丟失時，可以使用電阻器提供備用頻率。 |
| VIN | 4 | 5 | I | 輸入電壓。開關穩壓器的控制電路的電源。它必須與 PVIN 的電壓相同，因此建議從外部將 VIN 連接到 PVIN。 |
| LDOCAP | 5 | 6 | O | 線性穩壓器輸出電容器引腳。必須在該引腳上為內部線性穩壓器放置一個 1μF 電容器。輸出電壓 AVDD 的標稱值為 5V。不要在此引腳上加載任何額外的外部電路。 |
| SYNC1 | 6 | 8 | I | 同步引腳 1。此引腳用作外部時鐘的輸入。它將設置開關頻率與 SYNC1 具有 180° 的相位差。如果不使用外部時鐘，建議將 SYNC1 連接到 GND，以防止噪聲耦合到引腳中。 |
| PVIN | 7–8 | 11–15 | I | 功率級輸入電壓。開關穩壓器輸出級的電源。 |
| PGND | 9–10 | 16–22 | — | 功率級接地。低側功率 MOSFET 的回路。連接到 PCB 上的 GND。 |
| SW | 11–14 | 23–34 | O | 開關節點引腳。開關節點輸出。可以在 SW 和 PGND 之間連接一個肖特基二極管，以潛在地改善內部器件噪聲和效率。 |
| PWRGD | 15 | 36 | O | 電源正常引腳。這是一個開漏引腳。使用上拉電阻器將此引腳上拉至 VOUT（假設 VOUT 低于 7V）或期望的邏輯電平。如果輸出電壓處于其編程值的 5%（典型值）之內，則 PWRGD 置為有效。當輸出電壓超出其編程值的 8%（典型值）或存在故障條件（例如，熱關斷）時，PWRGD 置為無效。 |
| RSC | 16 | 39 | I/O | 斜率補償引腳。RSC 與 GND 之間的電阻器可設置所需的斜率補償。 |
| SS_TR | 17 | 40 | I/O | 軟啟動和跟蹤。從該引腳連接到 VSNS 的外部電容器會減緩內部基準的上升時間。它還可用于跟蹤和時序控制。 |
| VSNS+ | 18 | 42 | I | 正電壓檢測。這是將通過選擇合適的電阻分壓器網絡設置為 0.6V 標稱值的反饋引腳。 |
| COMP | 19 | 43 | I/O | 補償引腳。這是運算跨導 (OTA) 誤差放大器輸出和開關電流比較器的輸入。將頻率補償與該引腳相連。 |
| REFCAP | 20 | 44 | O | 基準電容引腳。內部帶隙基準需要 470nF 的外部電容器。電壓 VBG 的標稱值為 1.2V。請勿將外部電路連接到該引腳。 |
| NC1 | 不適用 | 10、35、38.41 | — | 無連接 1。這些引腳未在內部連接。建議將這些引腳連接至 GND 以防止電荷積聚；但是，這些引腳也可以保持?jǐn)嚅_(kāi)或連接至 GND 和 VIN 之間的任何電壓。 |
| NC2 | 不適用 | 7、9、37 | — | 無連接 2。這些引腳在內部連接。請勿從外部連接這些引腳（必須保持電氣懸空）。它們將在內部被拉至 GND 和 LDOCAP 之間的電壓。 |
| 散熱焊盤 | 21 | 45 | — | 散熱焊盤內部連接至 GND。連接到一個較大的接地平面以實現散熱。雖然建議以電氣方式連接至 GND 或 PGND，但根據需要可將其保持電氣斷開狀態。 |
| 金屬蓋 | Lid | 不適用 | — | 在內部連接到 GND。 |
(1) I = 輸入；O = 輸出；I/O = 輸入或輸出；— = 其他
