3 說明
在汽車微控制器或微處理器電源 應用中，看門狗用于監測微控制器的工作狀態，防止軟件失控。在可靠的系統中，看門狗必須獨立于微控制器。
TPS7B68-Q1 是一款專為實現高達 40V 的工作電壓而設計的 500mA 看門狗 LDO，其輕載條件下的典型靜態電流僅為 19µA。該器件集成了一項可編程功能，用于選擇窗口或標準看門狗，并使用外部電阻器來設置看門狗時間（精度在 10% 以內）。
TPS7B68-Q1 上的 PG 引腳指示輸出電壓何時達到穩定且處于穩壓范圍內。電源正常延遲周期和電源正常閾值可通過外部組件來調整。此外，該器件還 具備 短路和過流保護。這些特性 組合 使得該器件極具靈活性，適用于為汽車應用中的微控制器 供電。
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

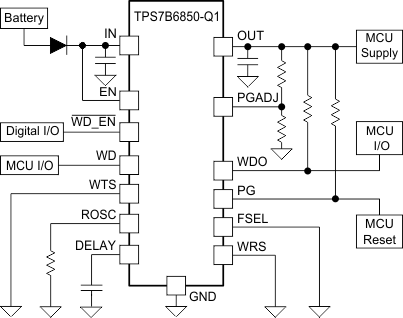

典型應用原理圖
