3 說明
TPS7A43 低壓降 (LDO) 線性穩壓器集 4V 至 85V 輸入電壓范圍和超低靜態電流特性于一體。
此器件可支持各種輸入電壓（例如，15 芯電池和 24V 至
48V 線路電源），并可承受高達 85V 的線路瞬態電壓。這些特性幫助現代應用滿足日益嚴苛的能源要求，并有助于延長便攜式電源解決方案的電池壽命。
TPS7A43 輸出 (OUT) 可提供固定輸出電壓和可調輸出電壓版本，后者可在精度為 1% 時將電壓從 1.24V 調節至 14.5V。該器件還提供第二中間輸出 (MID_OUT)，可使用 MVSEL 引腳設置為 10V、12V 和 15V，可用于偏置柵極驅動器以代替分立式調節器。
TPS7A43 具有精密使能輸入，可幫助使用來自輸入端的電阻分壓器在固定和準確的閾值電壓下啟用或禁用 LDO。
電源正常狀態 (PG) 輸出用于監測反饋引腳電壓，從而指示輸出電壓的狀態。EN 輸入和 PG 輸出可用于對系統中多個電源進行排序。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A43 | DGQ (HVSSOP, 10) | 3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。
典型應用電路

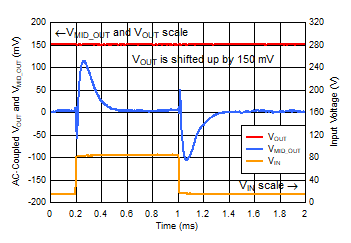

VMID_OUT = 12V、VOUT = 3.3V、IOUT = 50mA 時的線路瞬態
