3 說明
TPS7A24 低壓降 (LDO) 線性穩壓器支持 2.4V 至 18V 的輸入電壓范圍，并具有超低的靜態電流 (IQ)。這些特性能幫助現代電器滿足日益嚴苛的能源要求，并有助于延長便攜式電源解決方案的電池壽命。
TPS7A24 有固定電壓和可調節電壓兩種版本可供選用。固定電壓版本無需外部電阻器，可最大限度減小印刷電路板 (PCB) 尺寸。為獲得更大的靈活性或更高的輸出電壓，可調節電壓版本使用反饋電阻器將輸出電壓設置為 1.24V 到 17.75V 之間。兩種版本都具有 1.25% 的輸出調節精度，可對微控制器 (MCU) 基準電壓進行精密調節。
在電流為 200mA 時，TPS7A24 LDO 的最大壓降小于 250mV，因此它比標準線性穩壓器的工作效率更高。此最大壓降使得在 3.55V 輸入電壓 (VIN) 至 3.3V 輸出電壓 (VOUT) 范圍內的效率達到了 92.8%。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A24 | DBV（SOT-23，5) | 2.90mm × 1.60mm |
(1) 如需了解所有可用封裝，請參閱產品說明書末尾的封裝選項附錄。

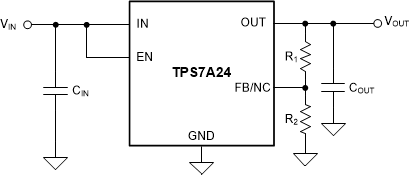

典型應用電路
靜態電流與輸入電壓(VOUT = 1.24V，IOUT = 0A)
