ZHCS237F December 2011 – October 2015 TPS7A16
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 寬輸入電壓范圍：3V 至 60V
- 超低靜態電流：5µA
- 關斷時的靜態電流：1µA
- 輸出電流：100mA
- 低壓降電壓：電流為 20mA 時為 60mV
- 精度：2%
- 可提供：
- 固定輸出電壓：3.3V，5V
- 可調節輸出電壓：1.2V 至 18.5V
- 具有可編程延遲的電源正常指示功能
- 限流和熱關斷保護
- 與陶瓷輸出電容搭配使用時可保持穩定：
≥ 2.2µF - 封裝：高耐熱性能微型小外形尺寸 (MSOP)-8 和小外形尺寸無引線 (SON)-8 封裝 PowerPAD™
- 工作溫度范圍：
–40°C 至 125°C
2 應用
3 說明
TPS7A16 系列超低功耗、低降壓 (LDO) 穩壓器提供超低靜態電流、高輸入電壓和小型化、高散熱性能封裝所具備的優勢。
TPS7A16 系列器件針對連續或斷續（備用電源）電池供電 應用 而設計，超低靜態電流在此類應用中對于延長系統電池壽命至關重要。
TPS7A16 系列產品提供一個與標準互補金屬氧化物半導體 (CMOS) 邏輯電路兼容的使能引腳 (EN) 和一個具有用戶可編程延遲的集成開漏高電平有效的電源正常輸出 (PG)。這些引腳專用于需要進行電源軌排序、 基于 微控制器的電池供電類應用。
此外，TPS7A16 器件非常適用于從多節電池解決方案生成低壓電源（從多節電動工具組到汽車 應用）；該器件不但能夠提供一個穩壓良好的電壓軌，而且還能夠承受瞬態電壓并在電壓瞬態期間保持穩壓狀態。這些 功能 意味著電涌保護電路更加簡單且更為經濟高效。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A16 | HVSSOP (8) | 3.00mm × 3.00mm |
| VSON (8) | 3.00mm × 3.00mm |
- 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

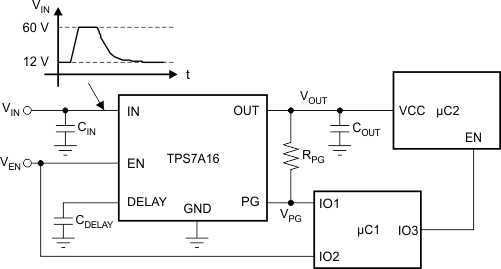

典型應用電路原理圖

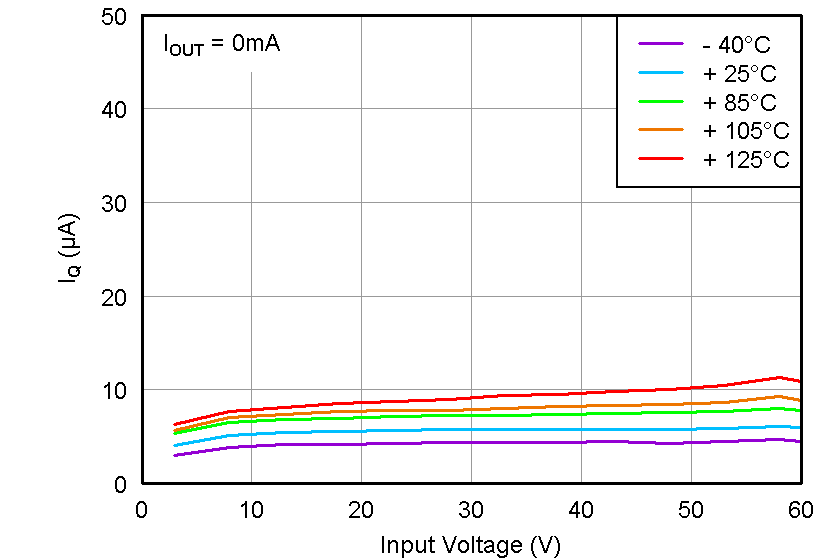

靜態電流與輸入電壓間的關系
