ZHCSU65D February 2010 – June 2025 TPS73801
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Detailed Description
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DCQ|6
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TPS73801 是一款針對快速瞬態響應進行了優化的低壓降 (LDO) 穩壓器。該器件可提高 1.0A 的輸出電流（壓降為 300mV）。工作靜態電流為 1mA，在關斷時下降至小于 1μA。靜態電流受到很好的控制，不會像許多其他穩壓器那樣在出現壓降時上升。除了快速瞬態響應，TPS73801 穩壓器還具有極低的輸出噪聲，這使它更加適合靈敏射頻電源應用。
輸出電壓范圍為 1.21V 至 20V。TPS73801穩壓器與低至 10μF 的輸出電容器搭配使用可保持穩定。與其他穩壓器一同使用時的常見情況一樣，在無需額外等效串聯電阻 (ESR) 的前提下可使用小型陶瓷電容器。內部保護電路包括反向電池保護、電流限制、熱限制和反向電流保護。這些器件可用作基準電壓為 1.21V 的可調器件。TPS73801 穩壓器采用 6 引腳 TO-223 (DCQ) 封裝。
(1) 如需更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

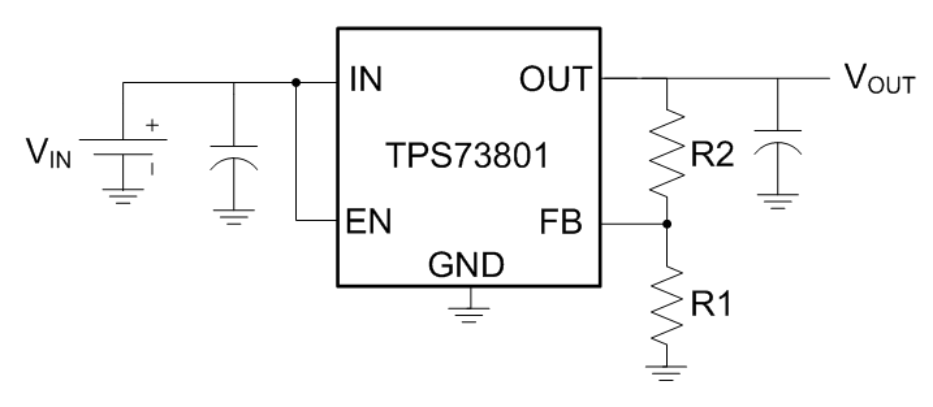

簡化版應用
