SWCS037I May 2008 – January 2015 TPS65920 , TPS65930
PRODUCTION DATA.

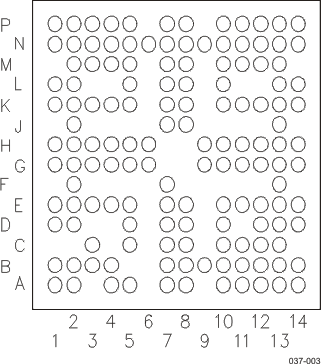

Figure 3-1 shows the ball locations for the 139-ball plastic ball grid array (PBGA) package. Use this array with Table 3-1 to locate signal names and ball grid numbers.
Figure 3-1 PBGA Bottom View
Table 3-1 describes the terminal characteristics and the signals multiplexed on each pin. The following list describes the table column headers:
| TPS65920 BALL(3) | TPS65930 BALL(3) | PIN NAME(4) |
A/D (5) |
TYPE(6) | REFERENCE LEVEL RL(7) |
PU(8) (kΩ) | PD(8) (kΩ) | BUFFER STRENGTH (mA)(9) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MIN | TYP | MAX | MIN | TYP | MAX | |||||||
| H2 | H2 | ADCIN0 | A | I/O | VINTANA1.OUT | |||||||
| F2 | F2 | ADCIN2 | A | I | VINTANA2.OUT | |||||||
| M5 | M5 | PCHGAC | A | I | VACCHARGER | |||||||
| N1 | N1 | VPRECH | A | O | VPRECH | |||||||
| N5 | N5 | VBAT | A | Power | VBAT | |||||||
| F7 | F7 | GPIO0/CD1 | D | I/O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 8 |
| JTAG.TDO | D | I/O | IO_1P8 | 8 | ||||||||
| E7 | E7 | GPIO1 | D | I/O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 2 |
| JTAG.TMS | D | I | IO_1P8 | |||||||||
| P2 | P2 | GPIO2 | D | I/O | IO_1P8 | 156 | 220 | 450 | 59 | 100 | 144 | 2 |
| TEST1 | D | I/O | IO_1P8 | 2 | ||||||||
| P13 | P13 | GPIO15 | D | I/O | IO_1P8 | 156 | 220 | 450 | 59 | 100 | 144 | 2 |
| TEST2 | D | I/O | IO_1P8 | 2 | ||||||||
| L5 | L5 | GPIO6 | D | I/O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 2 |
| PWM0 | D | O | IO_1P8 | 4 | ||||||||
| TEST3 | D | I/O | IO_1P8 | 2 | ||||||||
| J7 | J7 | GPIO7 | D | I/O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 2 |
| VIBRA.SYNC | D | I | IO_1P8 | |||||||||
| PWM1 | D | O | IO_1P8 | 4 | ||||||||
| TEST4 | D | I/O | IO_1P8 | 2 | ||||||||
| D8 | D8 | SYSEN | D | Open drain/I | IO_1P8 | 4.7 | 7.35 | 10 | 2 | |||
| A4 | A4 | CLKEN | D | O | IO_1P8 | 2 | ||||||
| B13 | B13 | CLKREQ | D | I | IO_1P8 | 60 | 100 | 146 | ||||
| C10 | C10 | INT1 | D | O | IO_1P8 | 2 | ||||||
| C8 | C8 | NRESPWRON | D | O | IO_1P8 | 2 | ||||||
| B9 | B9 | NRESWARM | D | I | IO_1P8 | 2 | ||||||
| D10 | D10 | PWRON | D | I | VBAT | |||||||
| G5 | G5 | NSLEEP1 | D | I | IO_1P8 | |||||||
| E10 | E10 | CLK256FS(1) | D | O | IO_1P8 | 2 | ||||||
| E4 | E4 | VMODE1 | D | I | IO_1P8 | |||||||
| E8 | E8 | BOOT0 | A/D | I/O | VBAT | |||||||
| D7 | D7 | BOOT1 | A/D | I/O | VBAT | |||||||
| B8 | B8 | REGEN | D | Open drain | VBAT | 5.5 | 8 | 12 | 2 | |||
| H4 | H4 | MSECURE | D | I | IO_1P8 | |||||||
| L13 | L13 | VREF | A | Power | VREF | |||||||
| K13 | K13 | AGND | A | Power ground (GND) | GND | |||||||
| B3 | B3 | N.C. | ||||||||||
| I2C.SR.SDA | D | I/O | IO_1P8 | 2.5 | 3.4 | 12 | ||||||
| C5 | C5 | VMODE2 | D | I | IO_1P8 | 2 | ||||||
| I2C.SR.SCL | D | I/O | IO_1P8 | 2.5 | 3.4 | 12 | ||||||
| C3 | C3 | I2C.CNTL.SDA | D | I/O | IO_1P8 | 2.5 | 3.4 | 12 | ||||
| B4 | B4 | I2C.CNTL.SCL | D | I | IO_1P8 | 2.5 | 3.4 | 12 | ||||
| See (2) | H3 | I2S.CLK | D | I/O | IO_1P8 | 2 | ||||||
| See (2) | K2 | I2S.SYNC | D | I/O | IO_1P8 | 2 | ||||||
| See (2) | K4 | I2S.DIN | D | I | IO_1P8 | 2 | ||||||
| See (2) | K3 | I2S.DOUT | D | O | IO_1P8 | 2 | ||||||
| See (2) | D1 | MIC.MAIN.P | A | I | MICBIAS1.OUT | |||||||
| See (2) | E1 | MIC.MAIN.M | A | I | MICBIAS1.OUT | |||||||
| A10 | A10 | VBAT.RIGHT | A | Power | VBAT | |||||||
| See (2) | A7 | PreDriv.LEFT | A | O | VINTANA2.OUT | |||||||
| VMID | A | Power | VINTANA2.OUT | |||||||||
| See (2) | A8 | PreDriv.RIGHT | A | O | VINTANA2.OUT | |||||||
| ADCIN7 | A | I | VINTANA2.OUT | |||||||||
| See (2) | G1 | AUXR | A | I | VINTANA2.OUT | |||||||
| See (2) | E2 | MICBIAS1.OUT | A | Power | VINTANA2.OUT | |||||||
| VMIC1.OUT | A | Power | VINTANA2.OUT | |||||||||
| See (2) | D2 | MICBIAS.GND | Power GND | GND | ||||||||
| G2 | G2 | AVSS1 | A | Power GND | GND | |||||||
| L7 | L7 | AVSS2 | A | Power GND | GND | |||||||
| N14 | N14 | AVSS3 | A | Power GND | GND | |||||||
| C7 | C7 | AVSS4 | A | Power GND | GND | |||||||
| M10 | M10 | 32KCLKOUT | D | O | IO_1P8 | |||||||
| L14 | L14 | 32KXIN | A | I | IO_1P8 | |||||||
| K14 | K14 | 32KXOUT | A | O | IO_1P8 | |||||||
| A11 | A11 | HFCLKIN | A | I | IO_1P8 | |||||||
| M11 | M11 | HFCLKOUT | D | O | IO_1P8 | |||||||
| P8 | P8 | VBUS | A | Power | VBUS | |||||||
| N10 | N10 | DP/UART3.RXD | A | I/O | VBUS | 2 | ||||||
| P10 | P10 | DN/UART3.TXD | A | I/O | VBUS | 2 | ||||||
| G6 | G6 | ID | A | I/O | VBUS | 2 | ||||||
| K11 | K11 | UCLK | D | I | IO_1P8 | 16 | ||||||
| H12 | H12 | STP | D | I | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 16 |
| GPIO9 | D | I/O | IO_1P8 | 2 | ||||||||
| H11 | H11 | DIR | D | O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 16 |
| GPIO10 | D | I/O | IO_1P8 | 2 | ||||||||
| J8 | J8 | NXT | D | O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 16 |
| GPIO11 | D | I/O | IO_1P8 | 2 | ||||||||
| L10 | L10 | DATA0 | D | I/O | IO_1P8 | 16 | ||||||
| UART4.TXD | D | I | IO_1P8 | |||||||||
| K10 | K10 | DATA1 | D | I/O | IO_1P8 | 16 | ||||||
| UART4.RXD | D | O | IO_1P8 | 2 | ||||||||
| G11 | G11 | DATA2 | D | I/O | IO_1P8 | 16 | ||||||
| UART4.RTSI | D | I | IO_1P8 | |||||||||
| G10 | G10 | DATA3 | D | I/O | IO_1P8 | 60 | 100 | 140 | 60 | 100 | 140 | 16 |
| UART4.CTSO | D | O | IO_1P8 | 16 | ||||||||
| GPIO12 | D | I/O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 16 | ||
| E12 | E12 | DATA4 | D | I/O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 16 |
| GPIO14 | D | I/O | IO_1P8 | 2 | ||||||||
| G9 | G9 | DATA5 | D | I/O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 16 |
| GPIO3 | D | I/O | IO_1P8 | 2 | ||||||||
| G12 | G12 | DATA6 | D | I/O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 16 |
| GPIO4 | D | I/O | IO_1P8 | 2 | ||||||||
| E11 | E11 | DATA7 | D | I/O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | 16 |
| GPIO5 | D | I/O | IO_1P8 | 2 | ||||||||
| P14 | P14 | TEST.RESET | A/D | I | VBAT | 30 | 50 | 70 | ||||
| P1 | P1 | TESTV1 | A | I/O | VBAT | |||||||
| A14 | A14 | TESTV2 | A | I/O | VINTANA2.OUT | |||||||
| A1 | A1 | TEST | D | I | IO_1P8 | 60 | 100 | 146 | ||||
| A13 | A13 | JTAG.TDI/ BERDATA | D | I | IO_1P8 | |||||||
| B14 | B14 | JTAG.TCK/ BERCLK |
D | I | IO_1P8 | |||||||
| P7 | P7 | CP.IN | A | Power | VBAT/VBUS | |||||||
| N7 | N7 | CP.CAPP | A | O | CP.CAPP | |||||||
| N6 | N6 | CP.CAPM | A | O | CP.CAPM | |||||||
| P5 | P5 | CP.GND | A | Power GND | GND | |||||||
| N9 | N9 | VBAT.USB | A | Power | VBAT | |||||||
| M8 | M8 | VUSB.3P1 | A | Power | VUSB.3P1 | |||||||
| L1 | L1 | VAUX12S.IN | A | Power | VBAT | |||||||
| N2 | N2 | VAUX2.OUT | A | Power | VAUX2.OUT | |||||||
| H14 | H14 | VPLLA3R.IN | A | Power | VBAT | |||||||
| K12 | K12 | VRTC.OUT | A | Power | VRTC.OUT | |||||||
| G14 | G14 | VPLL1.OUT | A | Power | VPLL1.OUT | |||||||
| A2 | A2 | VMMC1.IN | A | Power | VBAT | |||||||
| B1 | B1 | VMMC1.OUT | A | Power | VMMC1.OUT | |||||||
| M7 | M7 | VINTUSB1P5. OUT |
A | Power | VINTUSB1P5.OUT | |||||||
| N8 | N8 | VINTUSB1P8. OUT |
A | Power | VINTUSB1P8.OUT | |||||||
| K1 | K1 | VDAC.IN | A | Power | VBAT | |||||||
| L2 | L2 | VDAC.OUT | A | Power | VDAC.OUT | |||||||
| H13 | H13 | VINT.IN | A | Power | VBAT | |||||||
| H1 | H1 | VINTANA1.OUT | A | Power | VINTANA1.OUT | |||||||
| J2 | J2 | VINTANA2.OUT | A | Power | VINTANA2.OUT | |||||||
| A5 | A5 | VINTANA2.OUT | A | Power | VINTANA2.OUT | |||||||
| J13 | J13 | VINTDIG.OUT | A | Power | VINTDIG.OUT | |||||||
| D13 | D13 | VDD1.IN | A | Power | VBAT | |||||||
| D12 | D12 | VDD1.IN | A | Power | VBAT | |||||||
| D14 | D14 | VDD1.IN | A | Power | VBAT | |||||||
| C11 | C11 | VDD1.SW | A | O | VBAT | |||||||
| C12 | C12 | VDD1.SW | A | O | VBAT | |||||||
| C13 | C13 | VDD1.SW | A | O | VBAT | |||||||
| E14 | E14 | VDD1.FB | A | I | ||||||||
| A12 | A12 | VDD1.GND | A | Power GND | GND | |||||||
| B11 | B11 | VDD1.GND | A | Power GND | GND | |||||||
| B12 | B12 | VDD1.GND | A | Power GND | GND | |||||||
| M13 | M13 | VDD2.IN | A | Power | VBAT | |||||||
| M12 | M12 | VDD2.IN | A | Power | VBAT | |||||||
| N13 | N13 | VDD2.FB | A | I | ||||||||
| N11 | N11 | VDD2.SW | A | O | VBAT | |||||||
| P11 | P11 | VDD2.SW | A | O | VBAT | |||||||
| N12 | N12 | VDD2.GND | A | Power GND | GND | |||||||
| P12 | P12 | VDD2.GND | A | Power GND | GND | |||||||
| M2 | M2 | VIO.IN | A | Power | VBAT | |||||||
| M3 | M3 | VIO.IN | A | Power | VBAT | |||||||
| M4 | M4 | VIO.FB | A | I | ||||||||
| N4 | N4 | VIO.SW | A | O | VBAT | |||||||
| P4 | P4 | VIO.SW | A | O | VBAT | |||||||
| N3 | N3 | VIO.GND | A | Power GND | GND | |||||||
| P3 | P3 | VIO.GND | A | Power GND | GND | |||||||
| H9 | H9 | BKBAT | A | Power | VBACK | |||||||
| B7 | B7 | IO.1P8 | A | Power | IO_1P8 | |||||||
| H10 | H10 | DGND | A | Power GND | GND | |||||||
| F13 | F13 | LEDGND | A | Power GND | GND | |||||||
| B10 | B10 | GPIO13 | D | I/O | IO_1P8 | 75 | 100 | 202 | 59 | 100 | 144 | |
| LEDSYNC | D | I | IO_1P8 | |||||||||
| E13 | E13 | LEDA | A | Open drain | VBAT | |||||||
| VIBRA.P | A | Open drain | VBAT | |||||||||
| G13 | G13 | LEDB | A | Open drain | VBAT | |||||||
| VIBRA.M | A | Open drain | VBAT | |||||||||
| G4 | G4 | KPD.C0 | D | Open drain | IO_1P8 | |||||||
| G3 | G3 | KPD.C1 | D | Open drain | IO_1P8 | |||||||
| E5 | E5 | KPD.C2 | D | Open drain | IO_1P8 | |||||||
| B2 | B2 | KPD.C3 | D | Open drain | IO_1P8 | |||||||
| E3 | E3 | KPD.C4 | D | Open drain | IO_1P8 | |||||||
| D5 | D5 | KPD.C5 | D | Open drain | IO_1P8 | |||||||
| K7 | K7 | KPD.R0 | D | I | IO_1P8 | 8 | 10 | 12 | ||||
| H5 | H5 | KPD.R1 | D | I | IO_1P8 | 8 | 10 | 12 | ||||
| K5 | K5 | KPD.R2 | D | I | IO_1P8 | 8 | 10 | 12 | ||||
| H6 | H6 | KPD.R3 | D | I | IO_1P8 | 8 | 10 | 12 | ||||
| K8 | K8 | KPD.R4 | D | I | IO_1P8 | 8 | 10 | 12 | ||||
| L8 | L8 | KPD.R5 | D | I | IO_1P8 | 8 | 10 | 12 | ||||
Table 3-2 describes the signals on the TPS65920 and TPS65930 devices; some signals are available on multiple pins.
| MODULE | SIGNAL NAME |
DESCRIPTION | TYPE | TPS65920 BALL | TPS65930 BALL | DEFAULT CONFIGURATION AFTER RESET RELEASED | FEATURES NOT USED (1) |
||
|---|---|---|---|---|---|---|---|---|---|
| SIGNAL | TYPE | INTERNAL PULL OR NOT | |||||||
| ADC | ADCIN0 | Battery type | I/O | H2 | H2 | ADCIN0 | GND | ||
| ADCIN2 | General-purpose ADC input | I | F2 | F2 | ADCIN2 | I | GND | ||
| Charger | PCHGAC | AC precharge sense signal. Also used for EEPROM. | I | M5 | M5 | PCHGAC | I | GND | |
| VPRECH | Precharge regulator output | O | N1 | N1 | VPRECH | O | Cap to GND(2) | ||
| VBAT | Battery voltage sensing | Power | N5 | N5 | VBAT | Power | VBAT | ||
| GPIOs/ JTAG |
GPIO0/CD1 | GPIO0/card detection 1 | I/O | F7 | F7 | GPIO0 | I | PD | Floating |
| JTAG.TDO | JTAG test data output | I/O | |||||||
| GPIO1 | GPIO1 | I/O | E7 | E7 | GPIO1 | I | PD | Floating | |
| JTAG.TMS | JTAG test mode state | I | |||||||
| GPIO2 | GPIO2 | I/O | P2 | P2 | GPIO2 | I | PD | Floating | |
| TEST1 | TEST1 pin used in test mode only | I/O | |||||||
| GPIO15 | GPIO15 | I/O | P13 | P13 | GPIO15 | I | PD | Floating | |
| TEST2 | TEST2 pin used in test mode only | I/O | |||||||
| GPIO6 | GPIO6 | I/O | L5 | L5 | GPIO6 | I | PD | Floating | |
| PWM0 | Pulse width driver 0 | O | |||||||
| TEST3 | TEST3 pin used in test mode only (controlled by JTAG) | I/O | |||||||
| GPIO7 | GPIO7 | I/O | J7 | J7 | GPIO7 | I | PD | Floating | |
| VIBRA.SYNC | Vibrator on-off synchronization | I | |||||||
| PWM1 | Pulse width driver | O | |||||||
| TEST4 | TEST4 pin used in test mode only (controlled by JTAG) | I/O | |||||||
| CONTROL | SYSEN | System enable output | Open drain/I | D8 | D8 | SYSEN | OD | PU | Floating |
| CLKEN | Clock enable | O | A4 | A4 | CLKEN | O | Floating | ||
| CLKREQ | Clock request | I | B13 | B13 | CLKREQ | I | PD | GND | |
| INT1 | Output interrupt line 1 | O | C10 | C10 | INT1 | O | Floating | ||
| NRESPWRON | Output control the NRESPWRON of the application processor | O | C8 | C8 | NRESPWRON | O | Floating | ||
| NRESWARM | Input; detect user action on the reset button | I | B9 | B9 | NRESWARM | I | GND | ||
| PWRON | Input; detect a control command to start or stop the system | I | D10 | D10 | PWRON | I | VBAT | ||
| NSLEEP1 | Sleep request from device 1 | I | G5 | G5 | NSLEEP1 | I | GND | ||
| CLK256FS | O | E10 | E10 | CLK256FS | O | Floating | |||
| VMODE1 | Digital voltage scaling linked with VDD1 | I | E4 | E4 | VMODE1 | I | GND | ||
| BOOT0 | Boot pin 0 | I | E8 | E8 | BOOT0 | I | PD | N/A | |
| BOOT1 | Boot pin 1 | I | D7 | D7 | BOOT1 | I | PD | N/A | |
| REGEN | Enable signal for external LDO | Open drain | B8 | B8 | REGEN | OD | PU | Floating | |
| MSECURE | Security and digital rights management | I | H4 | H4 | MSECURE | I | N/A | ||
| VREF | VREF | Reference voltage | Power | L13 | L13 | VREF | Power | N/A | |
| AGND | Analog ground for reference voltage | Power GND | K13 | K13 | AGND | Power GND | GND | ||
| I2C Smart Reflex |
N.C. | Not connected | B3 | B3 | Signal not functional(3) | Floating | |||
| I2C.SR.SDA | SmartReflex I2C data | I/O | |||||||
| VMODE2 | Digital voltage scaling linked with VDD2 | I | C5 | C5 | VMODE2 | I | GND | ||
| I2C.SR.SCL | SmartReflex I2C data | I/O | |||||||
| I2C | I2C.CNTL.SDA | General-purpose I2C data | I/O | C3 | C3 | I2C.CNTL.SDA | I/O | PU | N/A |
| I2C.CNTL.SCL | General-purpose I2C clock | I/O | B4 | B4 | I2C.CNTL.SCL | I/O | PU | N/A | |
| TDM | I2S.CLK | Clock signal (audio port) | I/O | H3 | I2S.CLK | I/O | Floating | ||
| I2S.SYNC | Synchronization signal (audio port) | I/O | K2 | I2S.SYNC | I/O | Floating | |||
| I2S.DIN | Data receive (audio port) | I | K4 | I2S.DIN | I | GND | |||
| I2S.DOUT | Data transmit (audio port) | O | K3 | I2S.DOUT | O | Floating | |||
| ANA.MIC | MIC.MAIN.P | Main microphone left input (P) | I | D1 | MIC.MAIN.P | I | Cap to GND | ||
| MIC.MAIN.M | Main microphone left input (M) | I | E1 | MIC.MAIN.M | I | Cap to GND | |||
| Hands-Free | VBAT.RIGHT | Battery voltage input | Power | A10 | A10 | VBAT.RIGHT | Power | VBAT | |
| Headset | PreDriv.LEFT | Predriver output left P for external class-D amplifier | O | A7 | VMID | Power | Floating | ||
| VMID | Power | ||||||||
| PreDriv.RIGHT | Predriver output right P for external class-D amplifier | O | A8 | ADCIN7 | I | GND | |||
| ADCIN7 | General-purpose ADC input 7 | I | |||||||
| AUX Input | AUXR | Auxiliary audio input right | I | G1 | AUXR | I | Cap to GND | ||
| VMIC BIAS | MICBIAS1. OUT |
Analog microphone bias 1 | Power | E2 | MICBIAS1.OUT | Power | Floating | ||
| VMIC1.OUT | Digital microphone power supply 1 | Power | |||||||
| MICBIAS.GND | Dedicated ground for microphones | Power GND | D2 | MICBIAS.GND | Power GND | GND | |||
| AVSS1 | Analog ground | Power GND | G2 | G2 | AVSS1 | Power GND | GND | ||
| AVSS2 | L7 | L7 | AVSS2 | ||||||
| AVSS3 | N14 | N14 | AVSS3 | ||||||
| AVSS4 | C7 | C7 | AVSS4 | ||||||
| CLOCK | 32KCLKOUT | Buffered output of the 32-kHz digital clock | O | M10 | M10 | 32KCLKOUT | O | Floating | |
| 32KXIN | Input of the 32-kHz oscillator | I | L14 | L14 | 32KXIN | I | N/A | ||
| 32KXOUT | Output of the 32-kHz oscillator | O | K14 | K14 | 32KXOUT | O | Floating | ||
| HFCLKIN | Input of the digital (or sine) HS clock | I | A11 | A11 | HFCLKIN | I | N/A | ||
| HFCLKOUT | HS clock output | O | M11 | M11 | HFCLKOUT | O | Floating | ||
| USB PHY | VBUS | VBUS power rail | Power | P8 | P8 | VBUS | Power | N/A | |
| DP/ UART3.RXD | USB data P/USB carkit receive data/universal asynchronous receiver/transmitter (UART)3 receive data | I/O | N10 | N10 | DP/UART3.RXD | I/O | N/A | ||
| DN/ UART3.TXD | USB data N/USB carkit transmit data/UART3 transmit data | I/O | P10 | P10 | DN/UART3.TXD | I/O | N/A | ||
| ID | USB ID | I/O | G6 | G6 | ID | I/O | Connected to VRUSB3V1 | ||
| ULPI | UCLK | HS USB clock | I | K11 | K11 | UCLK | O | Floating | |
| STP | HS USB stop | I | H12 | H12 | STP | I | PU | Floating | |
| GPIO9 | GPIO9 | I/O | |||||||
| DIR | HS USB direction | O | H11 | H11 | DIR | O | Floating | ||
| GPIO10 | GPIO10 | I/O | |||||||
| NXT | HS USB next | O | J8 | J8 | NXT | O | Floating | ||
| GPIO11 | GPIO11 | I/O | |||||||
| DATA0 | HS USB Data0 | I/O | L10 | L10 | DATA0 | O | Floating | ||
| UART4.TXD | UART4.TXD | I | |||||||
| DATA1 | HS USB Data1 | I/O | K10 | K10 | DATA1 | O | Floating | ||
| UART4.RXD | UART4.RXD | O | |||||||
| DATA2 | HS USB Data2 | I/O | G11 | G11 | DATA2 | O | Floating | ||
| UART4.RTSI | UART4.RTSI | I | |||||||
| DATA3 | HS USB Data3 | I/O | G10 | G10 | DATA3 | O | Floating | ||
| UART4.CTSO | UART4.CTSO | O | |||||||
| GPIO12 | GPIO12 | I/O | |||||||
| DATA4 | HS USB Data4 | I/O | E12 | E12 | DATA4 | O | Floating | ||
| GPIO14 | GPIO14 | I/O | |||||||
| DATA5 | HS USB Data5 | I/O | G9 | G9 | DATA5 | O | Floating | ||
| GPIO3 | GPIO3 | I/O | |||||||
| DATA6 | HS USB Data6 | I/O | G12 | G12 | DATA6 | O | Floating | ||
| GPIO4 | GPIO4 | I/O | |||||||
| DATA7 | HS USB Data7 | I/O | E11 | E11 | DATA7 | O | Floating | ||
| GPIO5 | GPIO5 | I/O | |||||||
| TEST | TEST.RESET | Reset T2 device (except power state-machine) | I | P14 | P14 | TEST.RESET | I | PD | GND |
| TESTV1 | Analog test | I/O | P1 | P1 | TESTV1 | I/O | Floating | ||
| TESTV2 | Analog test | I/O | A14 | A14 | TESTV2 | I/O | Floating | ||
| TEST | Selection between JTAG mode and application mode for JTAG/GPIOs (with PU or PD) | I | A1 | A1 | TEST | I | PD | Floating | |
| JTAG.TDI/ BERDATA | JTAG.TDI/BERDATA | I | A13 | A13 | JTAG.TDI/ BERDATA | I | GND | ||
| JTAG.TCK/ BERCLK | JTAG.TCK/BERCLK | I | B14 | B14 | JTAG.TCK/ BERCLK | I | GND | ||
| USB CP | CP.IN | Charge pump input voltage | Power | P7 | P7 | CP.IN | Power | VBAT | |
| CP.CAPP | Charge pump flying capacitor P | O | N7 | N7 | CP.CAPP | O | Floating | ||
| CP.CAPM | Charge pump flying capacitor M | O | N6 | N6 | CP.CAPM | O | Floating | ||
| CP.GND | Charge pump ground | Power GND | P5 | P5 | CP.GND | Power GND | GND | ||
| VBAT.USB | VBAT.USB | USB LDOs (VINTUSB1P5, VINTUSB1P8, VUSB.3P1) VBAT | Power | N9 | N9 | VBAT.USB | Power | VBAT | |
| USB.LDO | VUSB.3P1 | USB LDO output | Power | M8 | M8 | VUSB.3P1 | Power | N/A | |
| VAUX1 | VAUX12S.IN | VAUX1/VAUX2/VSIM LDO input voltage | Power | L1 | L1 | VAUX12S.IN | Power | VBAT | |
| VAUX2 | VAUX2.OUT | VAUX2 LDO output voltage | Power | N2 | N2 | VAUX2.OUT | Power | Floating | |
| VPLLA3R | VPLLA3R.IN | Input for VPLL1, VPLL2, VAUX3, and VRTC LDOs | Power | H14 | H14 | VPLLA3R.IN | Power | VBAT | |
| VRTC | VRTC.OUT | VRTC internal LDO output (internal use only) | Power | K12 | K12 | VRTC.OUT | Power | N/A | |
| VPLL1 | VPLL1.OUT | LDO output voltage | Power | G14 | G14 | VPLL1.OUT | Power | Floating | |
| VMMC1 | VMMC1.IN | VMMC1 LDO input voltage | Power | A2 | A2 | VMMC1.IN | Power | VBAT | |
| VMMC1.OUT | VMMC1 LDO output voltage | Power | B1 | B1 | VMMC1.OUT | Power | Floating | ||
| VINTUSB1 P5 |
VINTUSB1P5. OUT |
VINTUSB1P5 internal LDO output (internal use only) | Power | M7 | M7 | VINTUSB1P5. OUT | Power | Floating | |
| VINTUSB1 P8 |
VINTUSB1P8. OUT |
VINTUSB1P8 internal LDO output (internal use only) | Power | N8 | N8 | VINTUSB1P8. OUT | Power | Floating | |
| Video DAC | VDAC.IN | Input for VDAC, VINTANA1, and VINTANA2 LDOs | Power | K1 | K1 | VDAC.IN | Power | VBAT | |
| VDAC.OUT | Output voltage of the regulator | Power | L2 | L2 | VDAC.OUT | Power | Floating | ||
| VINT | VINT.IN | Input for VINTDIG LDO | Power | H13 | H13 | VINT.IN | Power | VBAT | |
| VINTANA1 | VINTANA1. OUT |
VINTANA1 internal LDO output (internal use only) | Power | H1 | H1 | VINTANA1.OUT | Power | N/A | |
| VINTANA2 | VINTANA2. OUT |
VINTANA2 internal LDO output (internal use only) | Power | J2 | J2 | VINTANA2.OUT | Power | N/A | |
| VINTANA2. OUT |
VINTANA2 internal LDO output (internal use only) | Power | A5 | A5 | VINTANA2.OUT | Power | N/A | ||
| VINTDIG | VINTDIG.OUT | VINTDIG internal LDO output (internal use only) | Power | J13 | J13 | VINTDIG.OUT | Power | N/A | |
| VDD1 | VDD1.IN | VDD1 DC-DC input voltage | Power | D13 | D13 | VDD1.IN | Power | VBAT | |
| VDD1.IN | VDD1 DC-DC input voltage | Power | D12 | D12 | VDD1.IN | Power | VBAT | ||
| VDD1.IN | VDD1 DC-DC input voltage | Power | D14 | D14 | VDD1.IN | Power | VBAT | ||
| VDD1.SW | VDD1 DC-DC switch | O | C11 | C11 | VDD1.SW | O | Floating | ||
| VDD1.SW | VDD1 DC-DC switch | O | C12 | C12 | VDD1.SW | O | Floating | ||
| VDD1.SW | VDD1 DC-DC switch | O | C13 | C13 | VDD1.SW | O | Floating | ||
| VDD1.FB | VDD1 DC-DC output voltage (feedback) | I | E14 | E14 | VDD1.FB | I | GND | ||
| VDD1.GND | VDD1 DC-DC ground | Power GND | A12 | A12 | VDD1.GND | Power GND | GND | ||
| VDD1.GND | VDD1 DC-DC ground | Power GND | B11 | B11 | VDD1.GND | Power GND | GND | ||
| VDD1.GND | VDD1 DC-DC ground | Power GND | B12 | B12 | VDD1.GND | Power GND | GND | ||
| VDD2 | VDD2.IN | VDD2 DC-DC input voltage | Power | M13 | M13 | VDD2.IN | Power | VBAT | |
| VDD2.IN | VDD2 DC-DC input voltage | Power | M12 | M12 | VDD2.IN | Power | VBAT | ||
| VDD2.FB | VDD2 DC-DC output voltage (feedback) | I | N13 | N13 | VDD2.FB | I | GND | ||
| VDD2.SW | VDD2 DC-DC switch | O | N11 | N11 | VDD2.SW | O | Floating | ||
| VDD2.SW | VDD2 DC-DC switch | O | P11 | P11 | VDD2.SW | O | Floating | ||
| VDD2.GND | VDD2 DC-DC ground | Power GND | N12 | N12 | VDD2.GND | Power GND | GND | ||
| VDD2.GND | VDD2 DC-DC ground | Power GND | P12 | P12 | VDD2.GND | Power GND | GND | ||
| VIO | VIO.IN | VIO DC-DC input voltage | Power | M2 | M2 | VIO.IN | Power | VBAT | |
| VIO.IN | VIO DC-DC input voltage | Power | M3 | M3 | VIO.IN | Power | VBAT | ||
| VIO.FB | VIO DC-DC output voltage (feedback) | I | M4 | M4 | VIO.FB | I | GND | ||
| VIO.SW | VIO DC-DC switch | O | N4 | N4 | VIO.SW | O | Floating | ||
| VIO.SW | VIO DC-DC switch | O | P4 | P4 | VIO.SW | O | Floating | ||
| VIO.GND | VIO DC-DC ground | Power GND | N3 | N3 | VIO.GND | Power GND | GND | ||
| VIO.GND | VIO DC-DC ground | Power GND | P3 | P3 | VIO.GND | Power GND | GND | ||
| Backup battery |
BKBAT | Backup battery | Power | H9 | H9 | BKBAT | Power | GND | |
| Digital VDD | IO.1P8 | TPS65920/TPS65930 device I/O input | Power | B7 | B7 | IO.1P8 | Power | N/A | |
| Digital ground | DGND | Digital ground | Power GND | H10 | H10 | DGND | Power GND | GND | |
| LED driver | LEDGND | LED driver ground | Power GND | F13 | F13 | LEDGND | Power GND | GND | |
| GPIO13 | GPIO13 | I/O | B10 | B10 | GPIO13 | I | PD | Floating | |
| LEDSYNC | LED synchronization input | I | |||||||
| LEDA | LED leg A | Open drain | E13 | E13 | Signal not functional(3) | Floating | |||
| VIBRA.P | H-bridge vibrator P | ||||||||
| LEDB | LED leg B | Open drain | G13 | G13 | Signal not functional(3) | Floating | |||
| VIBRA.M | H-bridge vibrator M | ||||||||
| Keypad | KPD.C0 | Keypad column 0 | Open drain | G4 | G4 | KPD.C0 | OD | Floating | |
| KPD.C1 | Keypad column 1 | Open drain | G3 | G3 | KPD.C1 | OD | Floating | ||
| KPD.C2 | Keypad column 2 | Open drain | E5 | E5 | KPD.C2 | OD | Floating | ||
| KPD.C3 | Keypad column 3 | Open drain | B2 | B2 | KPD.C3 | OD | Floating | ||
| KPD.C4 | Keypad column 4 | Open drain | E3 | E3 | KPD.C4 | OD | Floating | ||
| KPD.C5 | Keypad column 5 | Open drain | D5 | D5 | KPD.C5 | OD | Floating | ||
| KPD.R0 | Keypad row 0 | I | K7 | K7 | KPD.R0 | I | PU | Floating | |
| KPD.R1 | Keypad row 1 | I | H5 | H5 | KPD.R1 | I | PU | Floating | |
| KPD.R2 | Keypad row 2 | I | K5 | K5 | KPD.R2 | I | PU | Floating | |
| KPD.R3 | Keypad row 3 | I | H6 | H6 | KPD.R3 | I | PU | Floating | |
| KPD.R4 | Keypad row 4 | I | K8 | K8 | KPD.R4 | I | PU | Floating | |
| KPD.R5 | Keypad row 5 | I | L8 | L8 | KPD.R5 | I | PU | Floating | |
