3 說明

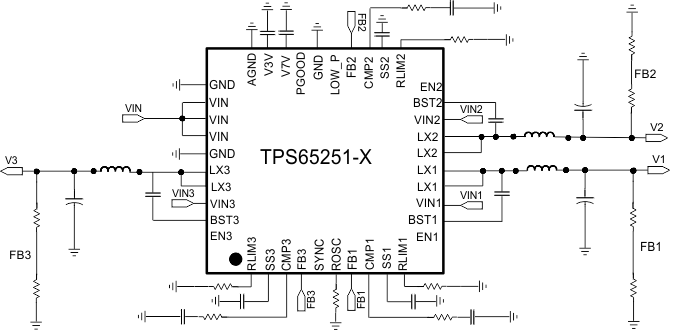

TPS65251-x 特有 3 個寬輸入范圍的同步高效率降壓轉換器。這款轉換器設計用于簡化其應用，同時使得設計人員能夠根據目標應用來優化他們的用法。
這款轉換器可在 5V、9V、12V 或 15V 系統下工作，并且集成有功率晶體管。可使用外部電阻分壓器將輸出電壓設置為 0.8V 與輸入電源電壓值之間的任意值。每個轉換器特有以下引腳：使能引腳，可針對排序用途而延遲啟動；軟啟動引腳，可通過選擇軟啟動電容來調節軟啟動時間；電流限制 (RLIMx) 引腳，使設計人員能夠通過選擇外部電阻來調節電流限制并優化電感的選擇。這款轉換器具有電流模式控制，可簡化 RC 補償。
轉換器的開關頻率可根據需要選擇通過 ROSC 引腳所連接的外部電阻來設置，或者與 SYNC 引腳所連接的外部時鐘同步。開關穩壓器被設計成在 300kHz 至 2.2MHz 的頻率范圍內運行。降壓開關 1 與降壓開關 2 和 3 之間 180° 異相運行（降壓開關 2 與 3 同相運行），最大限度地降低了對輸入濾波器的要求。
TPS65251-x 特有監控電路，用于監視每個轉換器輸出。完成排序后會將 PGOOD 引腳置為有效，并報告所有 PG 信號，期間耗時為一段可選的復位結束時間。PGOOD 信號的極性為高電平有效。
所有轉換器均特有一個自動低功耗脈沖 PFM 跳躍模式，此模式提升了輕負載和待機運行期間的效率，而與此同時又保證一個極低的輸出紋波，從而在低輸出電壓上實現一個低于 2% 的值。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65251-1 | VQFN (40) | 6.00mm × 6.00mm |
| TPS65251-2 | ||
| TPS65251-3 |
