ZHCS495C November 2011 – January 2017 TPS65135
PRODUCTION DATA.
1 特性
2 應用
- AMOLED 顯示電源
- LCD 電源
- 分離軌電源，適用于運算放大器、數據轉換器、數據接口等。
3 說明
TPS65135 器件是一款高效的分離軌電源。該轉換器具有單電感器和多輸出 (SIMO) 拓撲，因此使用的外部組件極少。該器件采用降壓/升壓拓撲，并生成高于或低于輸入電源電壓的正負輸出電壓。SIMO 拓撲可實現出色的線路和負載調節，這一特性非常必要，例如，可避免移動通信系統在傳輸階段產生的輸入電壓偏差對手機顯示的干擾。如果兩軌之間的輸出電流失配小于 50%，該器件也可用作通用分離軌電源。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65135 | WQFN (16) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

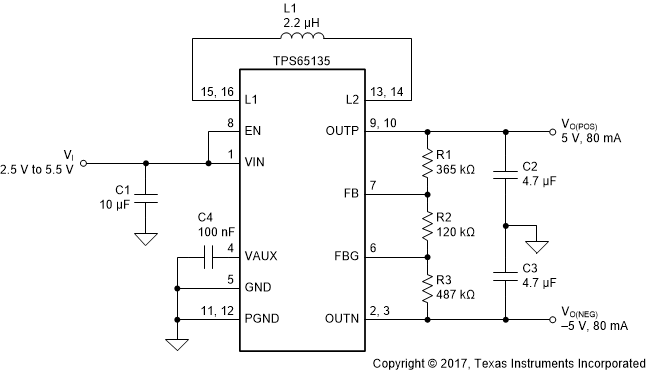

典型應用電路原理圖
