ZHCSRH7B July 2023 – February 2025 TPS631012 , TPS631013
PRODUCTION DATA
7.5.2 標準模式、快速模式和快速 + 模式協議
控制器通過產生啟動條件來啟動數據傳輸。啟動條件是當 SCL 為高電平時在 SDA 線上發生從高到低的轉換，如圖 7-4 所示。所有與 I2C 兼容的器件都會識別啟動條件。

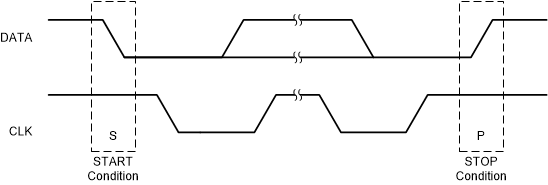

圖 7-4 START 和 STOP 條件控制器隨后產生 SCL 脈沖，并在 SDA 線上發送 7 位地址和讀取/寫入方向位 R/W。在所有傳輸期間，控制器確保數據有效。有效數據條件要求 SDA 線在時鐘脈沖的整個高電平期間保持穩定（請參閱圖 7-5）。所有器件都識別控制器發送的地址，并將其與內部固定地址進行比較。只有具有匹配地址的目標器件才會通過在第九個 SCL 周期的整個高電平期間拉低 SDA 線來生成確認（請參閱圖 7-6）。在檢測到該確認時，控制器便知道已建立與目標器件的通信鏈路。
圖 7-5 串行接口上的位傳輸控制器產生更多的 SCL 周期，以便向目標器件發送數據（R/W 位為 1）或從目標器件接收數據（R/W 位為 0）。在任一種情況下，接收器都需要確認發送器發送的數據。因此，確認信號可由控制器或目標器件產生，具體取決于哪一方是接收器。9 位有效數據序列包含 8 個數據位和 1 個確認位，可根據需要繼續。
為了用信號指示數據傳輸結束，控制器通過在 SCL 線處于高電平期間將 SDA 線從高電平拉低來產生停止條件（請參閱圖 7-4）。當 SCL 處于高電平時，SDA 線上這種從低電平到高電平的轉換會釋放總線并停止與尋址的目標器件之間的通信鏈路。所有與 I2C 兼容的器件都必須識別停止條件。在收到停止條件后，所有器件都知道總線已釋放，并等待啟動條件，接著是匹配的地址。
嘗試從本節中未列出的寄存器地址讀取數據會導致讀出 00h。
圖 7-6 I2C 總線上的確認
圖 7-7 總線協議
