1 特性
- 符合汽車應用要求
- 具有符合 AEC-Q100 的下列結果：
- 器件溫度等級：運行結溫范圍為 -40°C 至 125°C
- 器件人體放電模型 (HBM) 靜電放電 (ESD) 分類等級 H1B
- 器件充電器件模型 (CDM) ESD 分類等級 C4B
- 輸入電壓范圍：1.8V 至 5.5V
- 效率高達 96%
- 3.3V 降壓模式下的輸出電流為 3A (VIN > 3.6V)
- 3.3V 升壓模式下的輸出電流高于 2A (VIN > 2.5V)
- 在降壓和升壓模式之間實現自動轉換
- 動態輸入電流限制
- 器件的靜態電流小于 50μA
- 可調節輸出電壓范圍：1.2V 至 5.5V
- 用于改進低輸出功率效率的節能模式
- 2.4MHz 強制固定運行頻率并可實現同步
- 智能電源正常狀態輸出
- 關機期間負載斷開
- 過溫保護
- 過壓保護
- 采用 3mm × 4mm 超薄小外形尺寸無引線 (VSON)-14 封裝
2 應用范圍
- 信息娛樂
- 遠程信息處理/緊急呼叫 (eCall)
3 說明
TPS63020-Q1 器件是一款電源解決方案，廣泛應用于由 2-3 節堿性電池、鎳鎘 (NiCd) 電池、鎳氫 (NiMH) 電池以及單節鋰離子電池或鋰聚合物電池供電的產品。 當使用單節鋰離子電池或鋰聚合物電池供電時，該器件提供高達 3A 的輸出電流并可對電池進行放電，使其電壓降至 2.5V 或更低水平。 此升壓/降壓轉換器基于一個頻率固定的脈寬調制 (PWM) 控制器。該控制器可通過同步整流實現效率最大化。 在負載電流較低的情況下，該轉換器會進入節能模式，以在寬負載電流范圍內保持高效率。 禁用省電模式則會強制轉換器以固定開關頻率運行。 開關的最大平均電流為 4A（典型值）。輸出電壓可通過外部電阻分頻器進行編程。 轉換器可被禁用以最大限度地減少電池消耗。 在關機期間，負載從電池上斷開。 該器件采用 3mm × 4mm 14 引腳 VSON PowerPAD™ 封裝 (DSJ)。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS63020-Q1 | VSON (14) | 3.00mm x 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

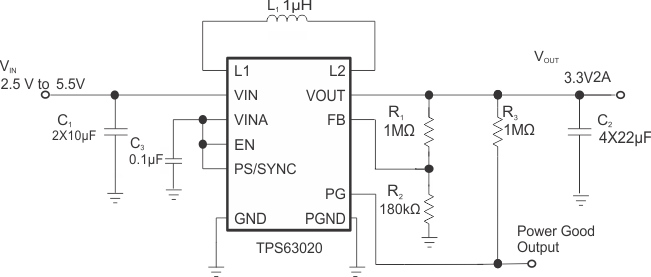

4 典型應用電路原理圖
效率與輸出電流間的關系
