VIN = 24V,VOUT = 5V,L1= 6.8μH,COUT = 44μF,TA = 25°C(除非另有說明)
VIN = 24V,VOUT = 5V,L1= 6.8μH,COUT = 44μF,TA = 25°C(除非另有說明)圖 10-2 效率. VIN = 24V,VOUT = 5V,L1= 6.8μH,COUT = 44μF,TA = 25°C(除非另有說明)
圖 10-4 線路調節
圖 10-6 開關頻率與 VIN 間的關系,VOUT = 5V
圖 10-8 外殼溫度,VIN = 24V,IOUT = 3A,fSW = 500kHz
圖 10-10 相對于 VIN 的關斷,IOUT = 3A
圖 10-12 通過 EN 關斷,IOUT = 3A
圖 10-14 穩態,IOUT = 0.1A
圖 10-16 穩態,IOUT = 1A
圖 10-18 穩態,IOUT = 3A

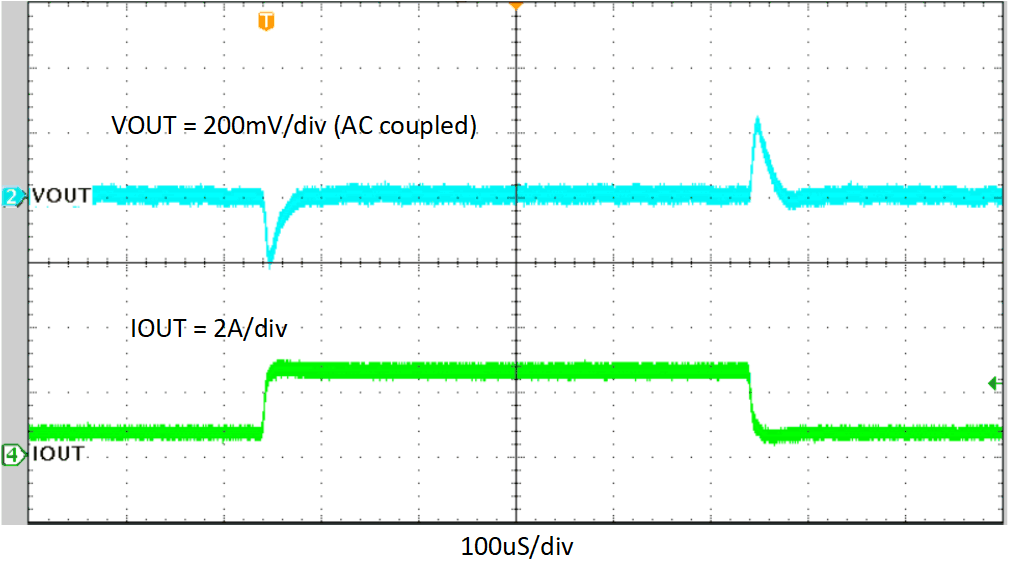

圖 10-20 負載瞬態響應,1A 至 3A,壓擺率 = 0.8A/μS
圖 10-22 VOUT 硬短路恢復
圖 10-3 負載調整率
圖 10-5 開關頻率與負載電流間的關系
圖 10-7 環路頻率響應,IOUT = 3A,BW = 49.4kHz,PM = 57°,GM = –12dB
圖 10-9 相對于 VIN、IOUT = 3A 的啟動
圖 10-11 通過 EN 啟動,IOUT = 3A
圖 10-13 穩態,IOUT = 0A
圖 10-15 穩態,IOUT = 0.5A
圖 10-17 穩態,IOUT = 2A
圖 10-19 負載瞬態響應,0.5A 至 2.5A,壓擺率 = 0.8A/μS圖 10-21 VOUT 硬短路保護
